羅德與施瓦茨RTB2004示波器怎么測pwm波形

發布日期:2024-07-09 16:55:35         瀏覽數:

  脈寬調制(PWM)信號在現代電子系統中應用廣泛,例如電機控制、電源管理和通信系統。羅德與施瓦茨RTB2004示波器是一款功能強大的儀器,能夠精確測量和分析各種類型的PWM波形,幫助工程師深入了解PWM信號的特性,進而優化系統性能。本文將詳細介紹使用RTB2004示波器測量PWM波形的方法,并提供一些實用技巧,助力您高效地完成測試任務。

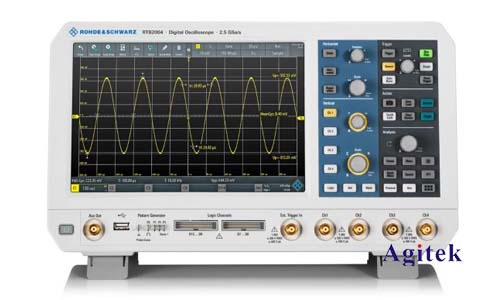

羅德與施瓦茨RTB2004示波器怎么測pwm波形(圖1)

  1.連接設備

  首先,將被測設備連接到RTB2004示波器上的探頭輸入通道。確保探頭類型與被測信號的類型匹配,例如使用高帶寬探頭測量快速變化的PWM信號。選擇合適的探頭阻抗,例如1MΩ或50Ω,并根據信號幅度調整探頭衰減比例。

  2.設置通道參數

  打開RTB2004示波器,進入通道設置菜單。根據被測PWM信號的頻率和幅度范圍進行如下設置:

  時間刻度(Timebase):選擇合適的水平時間刻度,以便清晰地顯示多個PWM周期??梢允褂米詣釉O置功能,或手動調整時間刻度,使其能夠完整地顯示一個或多個PWM脈沖。

  垂直刻度(Voltage):設置垂直刻度以顯示完整的PWM信號幅度。根據信號幅度選擇合適的電壓刻度,例如1V/div、2V/div或5V/div。

  耦合方式(Coupling):通常使用直流(DC)耦合方式,以觀察完整的PWM信號,包括直流分量。對于高頻PWM信號,可以考慮使用交流(AC)耦合方式,以濾除直流分量。

  帶寬(Bandwidth):選擇合適的帶寬,確保示波器能夠準確地捕捉PWM信號的快速變化。對于大多數PWM信號,使用默認帶寬即可。

  3.觸發設置

  觸發設置對于準確測量PWM信號至關重要。使用觸發功能可以將示波器鎖定在特定的PWM信號邊緣,從而穩定地觀測信號波形。在RTB2004示波器中,您可以選擇以下觸發模式:

  邊沿觸發(Edge Trigger):選擇上升沿或下降沿觸發,以捕捉特定邊緣的PWM信號。

  脈沖寬度觸發(Pulse Width Trigger):選擇觸發脈沖寬度,以捕捉特定寬度的PWM脈沖。

  斜率觸發(Slope Trigger):選擇觸發斜率,以捕捉信號快速變化的邊緣。

  4.測量參數

  RTB2004示波器提供豐富的測量工具,幫助您分析PWM信號特性,例如:

  周期(Period):測量PWM信號的周期,即兩個相鄰脈沖之間的間隔時間。

  占空比(Duty Cycle):測量PWM信號的高電平持續時間占整個周期的百分比。

  脈沖寬度(Pulse Width):測量單個PWM脈沖的持續時間。

  上升時間(Rise Time):測量PWM信號從低電平到高電平的上升時間。

  下降時間(Fall Time):測量PWM信號從高電平到低電平的下降時間。

  5.分析數據

  使用示波器內置的測量工具,您可以獲取豐富的PWM信號數據。通過分析這些數據,您可以深入了解PWM信號的特性,例如占空比變化、頻率偏差、上升時間和下降時間變化等。這些信息對于優化系統性能、調試電路問題和進行故障分析都具有重要意義。

  6.使用示波器軟件

  羅德與施瓦茨RTB2004示波器配備了強大的軟件工具,可以幫助您進行更深入的分析和數據處理。例如,您可以使用軟件:

  保存波形數據:保存測量的PWM信號波形數據,以便進行離線分析和比較。

  執行數學運算:對波形數據進行數學運算,例如求平均值、峰峰值、方均根值等。

  生成報告:生成包含測量結果和波形圖的報告,方便您記錄和分享測試結果。

  7.常見問題

  如何消除噪聲影響?

  選擇合適的探頭和連接方式,以降低噪聲干擾。

  使用示波器的濾波功能,去除高頻噪聲。

  如何提高測量精度?

  選擇合適的觸發方式,確保示波器穩定地捕捉PWM信號。

  使用示波器的平均功能,提高測量結果的精度。

  如何識別PWM信號類型?

  使用示波器的數學運算功能,分析信號的頻率、占空比等特征,確定PWM信號類型。

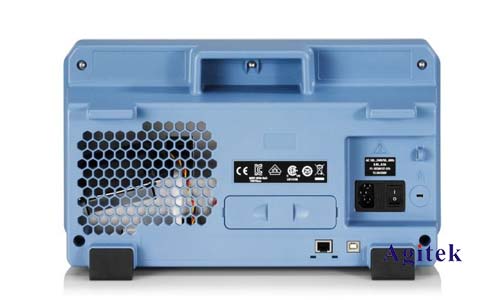

羅德與施瓦茨RTB2004示波器怎么測pwm波形(圖2)

  羅德與施瓦茨RTB2004示波器是一款功能強大的儀器,能夠幫助工程師輕松地測量和分析各種類型的PWM波形。通過本文介紹的步驟和技巧,您可以有效地使用RTB2004示波器進行PWM信號測試,深入了解PWM信號的特性,并優化系統性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
