羅德與施瓦茨示波器測量電阻

發布日期:2024-07-10 16:57:16         瀏覽數:

  羅德與施瓦茨(Rohde&Schwarz)示波器以其卓越的性能和廣泛的功能而聞名,在電子工程、科研等領域得到廣泛應用。除了信號分析外,羅德與施瓦茨示波器還能通過多種方法精確測量電阻,為電路設計、故障排除和元器件測試提供可靠數據。本文將深入探討使用羅德與施瓦茨示波器測量電阻的多種方法,并提供詳細步驟和注意事項,旨在為讀者提供全面指南。

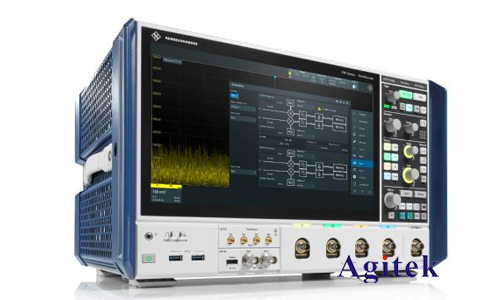

羅德與施瓦茨示波器測量電阻(圖1)

  一、利用示波器探頭測量電阻

  利用示波器探頭測量電阻是最簡單直接的方法之一,適用于大多數場景。

  1.1.原理

  該方法利用示波器探頭的阻抗和被測電阻構成一個分壓器,通過示波器觀測分壓后電壓值,并結合已知探頭阻抗,即可計算出被測電阻。

  1.2.步驟

  將示波器探頭連接到被測電阻兩端。

  在示波器上設置合適的電壓范圍和時間刻度。

  對被測電阻施加一個已知的電壓信號,例如方波或正弦波。

  測量示波器上顯示的電壓值,記為V。

  根據探頭阻抗Z和測量電壓V,運用分壓公式計算被測電阻R:R=Z(Vs-V)/V,其中Vs為施加的電壓值。

  1.3.注意事項

  探頭阻抗要遠小于被測電阻,以確保測量精度。

  施加的電壓信號應足夠大,以便示波器能夠清晰顯示波形。

  要注意示波器的探頭補償,確保探頭阻抗準確。

  二、利用示波器自帶的測量功能

  羅德與施瓦茨示波器一般內置測量功能,可以方便地測量信號的電壓、電流、頻率、相位等參數。利用這些功能,我們可以間接地測量電阻。

  2.1.原理

  該方法通過測量流過被測電阻的電流和電阻兩端的電壓,再利用歐姆定律計算出電阻值。

  2.2.步驟

  將被測電阻連接到電路中,并確保示波器探頭能夠測量流過電阻的電流和電阻兩端的電壓。

  在示波器上選擇合適的測量模式,例如電壓測量和電流測量。

  測量電阻兩端的電壓值V和流過電阻的電流值I。

  根據歐姆定律計算電阻值R:R=V/I。

  2.3.注意事項

  確保示波器探頭能夠準確測量電流和電壓值。

  選擇合適的測量模式和時間刻度,以確保測量精度。

  三、利用示波器上的函數發生器

  羅德與施瓦茨示波器一般都集成函數發生器,可以產生多種波形信號,包括方波、正弦波、三角波等。利用函數發生器,我們可以方便地生成已知電壓信號,再通過示波器測量電壓和電流,進而計算電阻值。

  3.1.原理

  該方法利用函數發生器產生已知電壓信號,施加到被測電阻,并通過示波器測量電阻兩端的電壓和流過電阻的電流,再根據歐姆定律計算電阻值。

  3.2.步驟

  設置函數發生器,生成一個已知電壓信號,例如方波或正弦波。

  將函數發生器輸出端連接到被測電阻,并確保示波器探頭能夠測量電阻兩端的電壓和流過電阻的電流。

  在示波器上選擇合適的測量模式,例如電壓測量和電流測量。

  測量電阻兩端的電壓值V和流過電阻的電流值I。

  根據歐姆定律計算電阻值R:R=V/I。

  3.3.注意事項

  確保函數發生器能夠產生穩定的已知電壓信號。

  選擇合適的電壓信號幅值,避免損壞被測電阻。

  確保示波器探頭能夠準確測量電壓和電流。

  四、利用示波器的示波器軟件

  羅德與施瓦茨示波器一般都配有專門的軟件,可以進行更加深入的信號分析和測量。利用示波器軟件,我們可以更方便地進行電阻測量。

  4.1.原理

  示波器軟件可以根據選定的測量模式,自動識別信號波形并進行數據處理,計算出電阻值。

  4.2.步驟

  將示波器連接到電腦,并啟動示波器軟件。

  選擇合適的測量模式,例如電阻測量。

  將被測電阻連接到電路中,并確保示波器探頭能夠測量相關參數。

  示波器軟件會自動識別信號波形,并計算出電阻值。

  4.3.注意事項

  確保示波器軟件已正確安裝,并與示波器連接良好。

  選擇合適的測量模式和參數設置,以確保測量精度。

  五、注意事項

  確保連接線和探頭處于良好狀態,避免接觸不良或信號衰減。

  在測量過程中,避免周圍環境干擾,例如電磁干擾或靜電干擾。

  選擇合適的電壓信號幅值,避免損壞被測電阻。

  注意安全操作,避免觸電或燒毀設備。

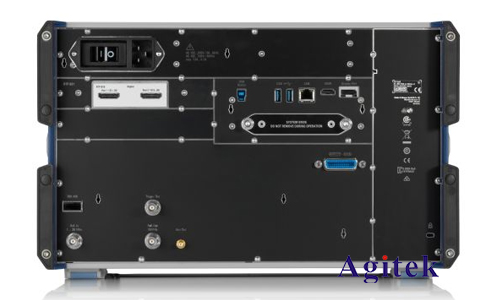

羅德與施瓦茨示波器測量電阻(圖2)

  羅德與施瓦茨示波器提供了多種測量電阻的方法,從最簡單的探頭測量到復雜的軟件分析,滿足不同場景和精度要求。本文介紹了常用的方法,并提供了詳細步驟和注意事項,旨在幫助讀者更好地利用羅德與施瓦茨示波器測量電阻,提高測量精度和效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
