安捷倫示波器電流檢測波形

發布日期:2024-07-11 17:02:38         瀏覽數:

  安捷倫示波器作為實驗室中常用的測試儀器,其強大的功能賦予了工程師們對電路進行深入分析的能力。其中,電流檢測功能更是必不可少的工具之一,為電路調試、故障分析提供了便捷途徑。本文將深入探討安捷倫示波器電流檢測波形的原理、應用及注意事項,旨在幫助讀者更好地理解和運用該功能。

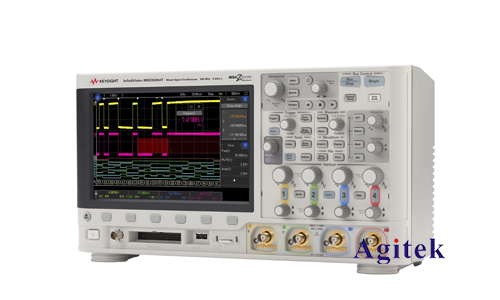

安捷倫示波器電流檢測波形(圖1)

  1.電流探頭類型及選擇

  安捷倫示波器可搭配多種電流探頭進行測量,常見的類型包括:

  電流鉗:適用于測量較大電流,例如電源輸出、電機驅動等。其工作原理是利用磁場感應電流,無需斷開電路即可進行測量,測量范圍較廣,但精度相對較低。

  電流探針:適用于測量較小電流,例如集成電路內部電流、信號傳輸線電流等。其工作原理是將電流信號轉換為電壓信號,通過示波器進行觀測,具有較高的精度和帶寬,但需斷開電路進行測量。

  分流器:適用于測量大電流,其工作原理是將電流信號進行分流,并通過電阻進行電壓轉換,再由示波器進行測量。分流器具有較高的精度和穩定性,但需根據電流大小選擇合適的阻值,且需考慮其對電路的影響。

  在選擇電流探頭時,應根據待測電流的大小、頻率范圍、精度要求等因素進行綜合考慮。例如,對于高頻小電流信號,建議選擇高帶寬的電流探針;對于大電流測量,則可以選擇電流鉗或分流器。

  2.電流探頭連接方法

  連接電流探頭時,需要遵循以下步驟:

  選擇合適的電流探頭類型,并根據其使用說明進行連接。不同的電流探頭具有不同的連接方式,例如電流鉗需要夾在導線上,電流探針需要串聯在電路中。

  確保連接牢固,避免接觸不良造成測量誤差。

  接地線連接正確,避免接地不良導致測量結果不穩定。

  3.波形觀測技巧

  在觀測電流波形時,需要注意以下技巧:

  調整示波器的時間刻度和電壓刻度,使波形清晰可見。

  選擇合適的觸發方式,確保波形穩定。

  使用示波器的測量功能,精確測量電流大小、頻率、相位等參數。

  結合電路原理和工作狀態,分析電流波形的含義。

  4.電流檢測應用

  安捷倫示波器電流檢測功能在以下方面具有廣泛應用:

  電路調試:通過觀察電流波形,可以判斷電路中是否存在短路、斷路、漏電等故障,并進行定位分析。

  電源性能評估:通過測量電源輸出電流波形,可以評估電源的穩定性、效率、負載能力等性能指標。

  信號完整性分析:通過測量信號傳輸線電流波形,可以分析信號傳輸過程中的衰減、反射、干擾等現象,從而優化信號傳輸路徑。

  其他應用:例如電機驅動、傳感器信號檢測、功率測量等。

  5.注意事項

  在使用安捷倫示波器進行電流檢測時,需要注意以下事項:

  選擇合適的電流探頭類型,確保其與被測電路匹配。

  連接探頭時,確保連接牢固,避免接觸不良造成測量誤差。

  注意探頭的接地,避免接地不良導致測量結果不穩定。

  避免將探頭靠近高壓電路或強磁場,以免造成損壞。

  使用示波器時,注意安全操作規程,避免觸電或其他意外。

  6.常見問題及解決方案

  在使用安捷倫示波器進行電流檢測時,可能會遇到一些常見問題,例如:

  測量結果不穩定:可能是由于連接不良、探頭接地不良、電路噪聲等因素導致。

  波形失真:可能是由于探頭帶寬不足、信號頻率過高、探頭與被測電路不匹配等因素導致。

  測量結果不準確:可能是由于探頭精度不足、探頭與被測電路相互影響、環境干擾等因素導致。

  針對以上問題,可以采取以下解決方案:

  檢查連接是否牢固,確保探頭接地良好。

  更換帶寬更高的探頭或調整示波器的帶寬設置。

  選擇合適的探頭類型,確保其與被測電路匹配。

  使用屏蔽線或?yàn)V波器減少環境干擾。

  校準探頭或使用精度更高的探頭。

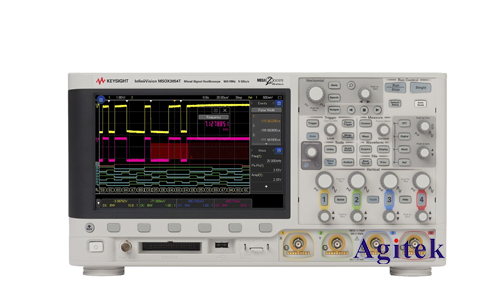

安捷倫示波器電流檢測波形(圖2)

  安捷倫示波器的電流檢測功能為電路調試和故障分析提供了極大的便利。通過合理選擇電流探頭類型、掌握連接技巧、了解波形觀測方法、注意使用事項,并積極解決常見問題,我們可以充分利用該功能,提升電路調試和分析效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
