羅德與施瓦茨RTB2004示波器如何測數字信號

發布日期:2024-07-15 16:37:33         瀏覽數:

  羅德與施瓦茨RTB2004是一款功能強大的數字示波器,其高帶寬、高速采樣率和豐富的分析功能使其成為數字信號測量領域的理想選擇。在高速數字電路設計、調試和測試過程中,準確地測量和分析數字信號至關重要。本文將詳細介紹使用RTB2004示波器進行數字信號測量的步驟和技巧,并探討一些常見的測量應用和分析方法。

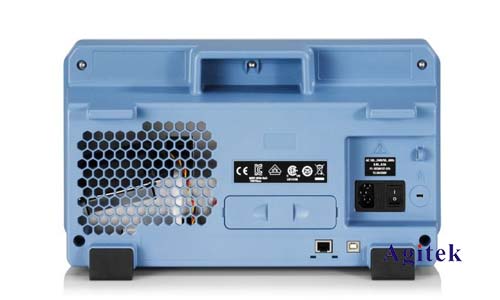

羅德與施瓦茨RTB2004示波器如何測數字信號(圖1)

  1.連接與設置

  首先,將數字信號源連接到示波器的通道輸入,確保連接線纜的阻抗匹配,避免信號衰減或反射。然后,在示波器界面上,選擇合適的輸入阻抗、耦合模式以及觸發方式。對于數字信號,一般選擇高阻抗輸入和交流耦合,并根據信號特性選擇合適的觸發源和觸發電平。

  2.協議分析

  RTB2004示波器內置了強大的協議分析功能,可以對多種數字協議進行解碼和分析,如I2C、SPI、UART、CAN等。在協議分析模式下,示波器可以顯示協議數據包的詳細信息,包括地址、數據、時鐘、校驗位等。用戶可以通過分析數據包來識別信號的邏輯狀態、數據內容、時序關系等,幫助快速定位問題并進行調試。

  3.眼圖測量

  眼圖是評估數字信號質量的重要指標,反映了信號在不同時間點上的幅度和定時誤差。RTB2004示波器可以生成眼圖,并提供多種參數測量功能,包括眼高、眼寬、眼閉合率等。用戶可以通過觀察眼圖來判斷信號的整體質量,并分析信號中存在的抖動、串?dāng)_等問題。

  4.抖動測量

  抖動是指數字信號的定時誤差,會影響信號的可靠性和數據傳輸質量。RTB2004示波器提供了多種抖動測量功能,可以測量周期性抖動、隨機抖動、確定性抖動等。用戶可以通過分析抖動參數來識別抖動的來源,并采取措施進行改善。

  5.誤碼率測試

  誤碼率是指在數據傳輸過程中出現的錯誤比特?cái)?shù)與總比特?cái)?shù)之比,是衡量數字信號傳輸可靠性的重要指標。RTB2004示波器可以進行誤碼率測試,并提供誤碼率的統計數據。用戶可以通過誤碼率測試來評估信號的傳輸質量,并進行性能優化。

  6.常見應用

  RTB2004示波器廣泛應用于各種數字信號測量應用,例如:

  高速數字電路的設計與調試

  數據傳輸系統的測試與分析

  通信系統性能評估

  數字信號處理算法的驗證

羅德與施瓦茨RTB2004示波器如何測數字信號(圖2)

  羅德與施瓦茨RTB2004示波器是一款功能強大的數字示波器,可以滿足各種數字信號測量需求。本文介紹了使用RTB2004示波器進行數字信號測量的步驟和技巧,并探討了常見的測量應用和分析方法。希望本文能夠幫助用戶充分發揮示波器功能,準確高效地進行數字信號測量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
