泰克示波器測量差分信號

發布日期:2024-07-29 14:30:50         瀏覽數:

  在電子電路設計和調試過程中,差分信號的測量是一項常見的任務。泰克示波器作為一種強大的測量儀器,可以幫助用戶準確、高效地分析差分信號。本文將提供一個詳細的指南,幫助您使用泰克示波器測量差分信號。

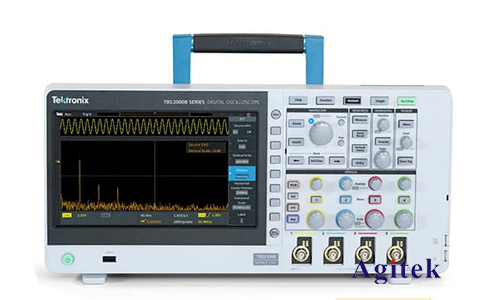

泰克示波器測量差分信號(圖1)

  1.理解差分信號

  差分信號是一種通過兩條線路傳輸?shù)男盘?,這兩條線路中的信號幅度相等,但相位相反。這種信號傳輸方式可以有效抑制噪聲干擾,提高信號的抗噪性。

  2.選擇合適的探頭

  測量差分信號需要使用專門的差分探頭。差分探頭通常由兩根獨立的探針組成,分別連接到差分信號的兩條線路。探頭內部電路可以將兩路信號的差值放大,從而實現對差分信號的測量。

  3.設置示波器

  在使用泰克示波器測量差分信號時,需要進行以下設置:

  選擇差分輸入通道:在示波器面板上選擇一個通道作為差分輸入通道。

  連接差分探頭:將差分探頭的探針分別連接到差分信號的兩條線路。

  設置探頭衰減系數:根據探頭的類型和信號幅度,選擇合適的探頭衰減系數。

  設置觸發模式:選擇合適的觸發模式,例如邊沿觸發或脈沖觸發。

  設置時間刻度和電壓刻度:根據信號的特點,調整時間刻度和電壓刻度,以便清晰地觀察信號波形。

  4.測量技巧

  探頭接地:將差分探頭的公共接地端連接到電路的地線,以確保測量信號的準確性。

  探頭擺放:保持探頭的擺放位置盡量靠近差分信號的兩條線路,并保持探針之間的距離一致,以最大程度地減少噪聲干擾。

  探頭補償:使用示波器上的探頭補償功能,校正探頭內部電路的誤差,提高測量精度。

  信號耦合:根據信號的特點,選擇合適的耦合方式,例如AC耦合或DC耦合。

  5.示波器軟件應用

  泰克示波器通常配備強大的軟件工具,可以幫助用戶進行更深入的分析。一些常用的軟件工具包括:

  波形測量:可以自動測量信號的幅值、周期、頻率、相位等參數。

  波形數學運算:可以對多個波形進行加減乘除等運算,以便進一步分析信號。

  頻譜分析:可以將時間域信號轉換為頻域信號,以便分析信號的頻譜特性。

  眼圖分析:可以用于分析數字信號的質量,例如上升時間、下降時間、眼高和眼寬。

  6.注意事項

  安全第一:在使用泰克示波器測量差分信號時,務必注意安全,防止觸電或意外損壞設備。

  儀器校準:定期校準泰克示波器,確保其測量結果的準確性。

  環境影響:避免將示波器放置在強電磁場或溫度變化劇烈的環境中,以免影響測量結果。

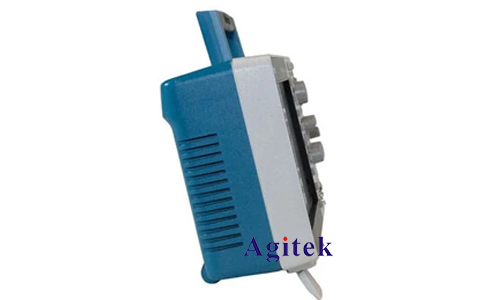

泰克示波器測量差分信號(圖2)

  使用泰克示波器測量差分信號需要選擇合適的探頭、進行正確的設置以及掌握一些測量技巧。此外,充分利用示波器軟件工具可以幫助用戶更深入地分析信號。希望本文能夠幫助您更有效地利用泰克示波器進行差分信號測量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
