泰克MDO3104示波器測試紋波方法

發布日期:2024-07-29 14:32:27         瀏覽數:

  在電子電路設計和測試中,紋波是常見的信號干擾現象,會影響電路的性能和穩定性。而示波器是測量紋波的常用工具,它能夠直觀地顯示信號的波形,并提供紋波幅值、頻率等參數信息。本文將以泰克MDO3104示波器為例,詳細介紹紋波測試方法,并結合實際案例進行講解。

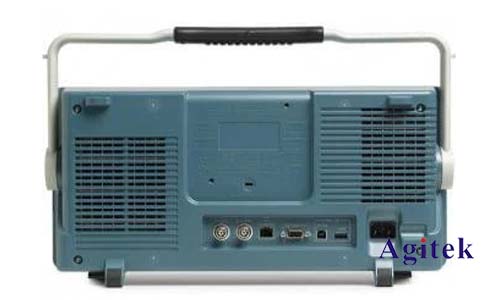

泰克MDO3104示波器測試紋波方法(圖1)

  一、測量準備

  1.示波器設置:連接MDO3104示波器與被測電路,選擇合適的通道和探頭。對于紋波測試,一般使用高帶寬、低噪聲的探頭,如Tektronix的P6139A探頭。

  2.觸發設置:選擇合適的觸發方式,例如邊緣觸發或斜率觸發。觸發電平應該略高于紋波信號的峰值,以確保示波器能夠穩定地捕捉到紋波信號。

  3.時間基準設置:設置合適的時間基準,以清晰地顯示紋波波形。時間基準的選擇取決于紋波信號的頻率,通常應該能夠顯示至少一個完整波形周期。

  4.垂直刻度設置:設置合適的垂直刻度,以確保紋波信號的幅值能夠被清晰地顯示。垂直刻度的選擇取決于紋波信號的幅值和噪聲水平。

  二、測量步驟

  1.獲取波形:在示波器上觀察被測信號的波形,確認波形是否正常,是否存在明顯的噪聲或干擾。

  2.測量紋波幅值:使用示波器的測量功能,測量紋波信號的峰峰值(PP)或峰值(PK-PK)。紋波幅值通常用伏特(V)或毫伏(mV)表示。

  3.測量紋波頻率:使用示波器的測量功能,測量紋波信號的頻率。紋波頻率通常用赫茲(Hz)或千赫茲(kHz)表示。

  4.測量紋波周期:使用示波器的測量功能,測量紋波信號的周期。紋波周期通常用秒或毫秒表示。

  5.分析紋波波形:觀察紋波波形的形狀,判斷是否存在明顯的諧波或噪聲。

  三、數據分析

  1.紋波幅值:紋理波幅值越大,說明紋波干擾越嚴重,對電路性能的影響也越大。

  2.紋波頻率:紋理波頻率越高,說明紋波干擾越快,對電路的動態性能影響越大。

  3.紋波波形:紋波波形可以反映紋波的特性,例如是否含有諧波成分。

  4.噪聲水平:測量紋波信號的噪聲水平,判斷噪聲對紋波測試結果的影響。

  四、常見問題解決

  1.波形不穩定:可能是觸發設置不當導致的,需要調整觸發方式和觸發電平。

  2.波形顯示不清:可能是時間基準或垂直刻度設置不當導致的,需要調整時間基準和垂直刻度。

  3.測量結果不準確:可能是探頭連接不牢固或探頭性能不佳導致的,需要檢查探頭連接并更換探頭。

  五、實際案例

  以下以一個電源紋波測試為例,說明如何使用泰克MDO3104示波器進行紋波測試。

  案例描述:測試一個直流電源的紋波。

  測試步驟:

  1.將電源輸出連接到示波器通道1,并選擇合適的探頭。

  2.設置觸發方式為邊緣觸發,觸發電平略高于紋波信號的峰值。

  3.設置時間基準為1ms/div,垂直刻度為10mV/div。

  4.獲取波形,觀察紋波波形。

  5.使用示波器的測量功能,測量紋波幅值、頻率和周期。

  6.分析紋波波形,判斷是否存在明顯的諧波或噪聲。

  案例結果:

  電源紋波幅值為5mV,頻率為100Hz,波形形狀為正弦波,沒有明顯的諧波或噪聲。

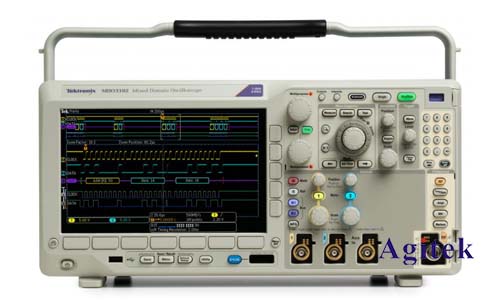

泰克MDO3104示波器測試紋波方法(圖2)

  泰克MDO3104示波器是一款功能強大、性能穩定的測試儀器,能夠方便地進行紋波測試。本文詳細介紹了使用MDO3104示波器進行紋波測試的步驟和方法,并結合實際案例進行講解,幫助使用者更好地理解和應用紋波測試技術,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
