如何用安捷倫示波器測噪聲

發布日期:2024-08-06 16:42:08         瀏覽數:

  在電子電路設計和測試中,噪聲是一個不可忽視的因素。它會影響信號的質量,降低系統的性能,甚至導致系統失效。因此,準確測量和分析噪聲至關重要。安捷倫示波器是進行噪聲測量的強大工具,本文將詳細介紹如何使用安捷倫示波器進行噪聲測量,幫助您更深入地了解噪聲特性并提高系統性能。

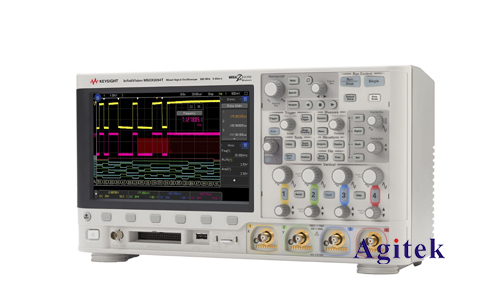

如何用安捷倫示波器測噪聲(圖1)

  一、噪聲基礎知識

  噪聲是指任何不需要的信號,它會疊加在有用信號上,導致信號失真。常見的噪聲類型包括:

  熱噪聲(Johnson Noise):由電阻器中的電子熱運動產生的隨機噪聲,與溫度成正比。

  散粒噪聲(Shot Noise):由電子或空穴在導體中隨機運動產生的噪聲,與電流成正比。

  閃爍噪聲(Flicker Noise):頻率較低且與頻率成反比的噪聲,與材料中的缺陷有關。

  干擾噪聲(Interference Noise):由外部設備或環境產生的噪聲,例如電磁干擾(EMI)。

  二、安捷倫示波器噪聲測量方法

  安捷倫示波器提供多種工具和功能,用于測量和分析噪聲:

  1.頻譜分析:

  頻譜分析是通過對信號進行傅里葉變換來觀察其頻率成分,從而確定噪聲的頻率分布。

  在安捷倫示波器上,可以使用“頻譜分析”功能進行頻譜測量,并通過觀察頻譜圖中的噪聲峰值來分析噪聲特性。

  頻譜分析可以幫助您確定噪聲的來源,例如是否由特定的頻率干擾或設備產生的。

  2.帶寬設置:

  帶寬是指示波器可以測量的最高頻率范圍。

  選擇合適的帶寬非常重要,因?yàn)閹掃^(guò)寬會導致更多的噪聲被測量到,而帶寬過窄則會漏掉一些重要的噪聲成分。

  在安捷倫示波器上,可以通過設置“帶寬”參數來調整測量帶寬。

  3.噪聲系數測量:

  噪聲系數是指放大器引入的噪聲量,它是衡量放大器性能的重要指標。

  安捷倫示波器可以用于測量噪聲系數,通過將被測放大器連接到示波器上,然后通過觀察示波器上的噪聲水平來計算噪聲系數。

  4.信噪比(SNR)測量:

  信噪比是指信號功率與噪聲功率之比,它衡量信號的質量和清晰度。

  安捷倫示波器可以用于測量信噪比,通過觀察示波器上的信號和噪聲水平來計算信噪比。

  三、噪聲測量技巧

  使用適當?shù)奶筋^:選擇與被測信號頻率匹配的探頭,并確保探頭連接良好。

  降低測量環境中的噪聲:將示波器和被測設備放置在遠離噪聲源的地方,例如遠離電源線和無線設備。

  使用平均技術:平均多次測量結果可以降低隨機噪聲的影響,提高測量精度。

  使用合適的濾波器:使用低通濾波器可以濾除高頻噪聲,而使用帶通濾波器可以濾除特定頻率的噪聲。

如何用安捷倫示波器測噪聲(圖2)

  安捷倫示波器是進行噪聲測量的強大工具,它提供了多種功能和工具,可以幫助您準確地測量和分析噪聲。本文介紹了安捷倫示波器噪聲測量的基本方法和技巧,希望能夠幫助您更好地理解噪聲特性并提高系統性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
