安捷倫示波器測量相位差

發布日期:2024-08-09 16:43:18         瀏覽數:

  在電子工程領域,相位差是至關重要的一項參數,它反映了兩個信號在時間上的相對位置關系。準確測量相位差對于信號分析、電路調試、系統優化等工作至關重要。安捷倫示波器作為業界領先的測試儀器,擁有強大的測量功能,能夠輕松實現對相位差的精確測量。本文將詳細介紹利用安捷倫示波器測量相位差的步驟。

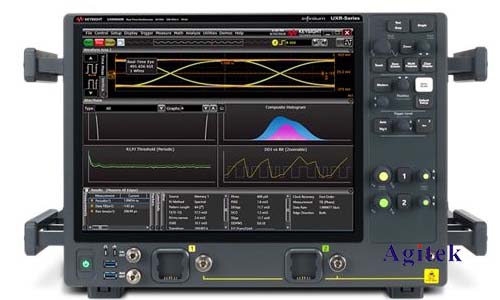

安捷倫示波器測量相位差(圖1)

  一、安捷倫示波器測量相位差的原理

  安捷倫示波器測量相位差主要基于以下原理:

  1.時延測量:通過測量兩個信號在時間軸上的位置差,可以計算出它們之間的相位差。示波器通常提供了多種時延測量功能,例如交叉點測量、邊緣測量等,可以根據具體需求選擇合適的測量模式。

  2.頻率測量:通過測量兩個信號的頻率,結合時延信息,可以計算出相位差。示波器通常提供了精確的頻率測量功能,并能夠自動計算相位差。

  3.相位計量:部分高級示波器內置了專門的相位計量功能,能夠直接顯示兩個信號之間的相位差,并提供多種測量單位選項,例如度、弧度、周期等。

  二、安捷倫示波器測量相位差的步驟

  1.連接信號:將被測信號連接到示波器的輸入通道,確保信號連接正確,并進行信號耦合方式的選擇。

  2.設置測量參數:選擇合適的測量模式,并設置必要的測量參數,例如測量時間窗口、采樣率、觸發條件等。

  3.觸發信號:選擇合適的觸發信號,確保兩個信號在同一時間窗口內被采集,以便于進行精確的時延測量。

  4.測量相位差:根據選擇的測量模式和示波器提供的功能,進行相位差的測量。

  三、安捷倫示波器測量相位差的注意事項

  1.信號質量:確保被測信號具有足夠的信號質量,例如信號幅度、信號頻率、信號噪聲等,避免對測量結果產生負面影響。

  2.測量范圍:注意示波器的測量范圍,確保被測信號的頻率和相位差在示波器的測量范圍內。

  3.采樣率:選擇合適的采樣率,確保能夠準確捕捉信號的細節,避免出現混疊現象。

  4.觸發模式:選擇合適的觸發模式,確保能夠準確地捕獲信號的起始時間,避免測量結果偏差。

  四、實例分析

  案例一:測量兩個正弦信號的相位差

  假設有兩個正弦信號,頻率分別為1kHz和2kHz,需要測量這兩個信號之間的相位差。

  1.將兩個信號分別連接到示波器的兩個輸入通道。

  2.設置示波器的時間刻度和電壓刻度,以便清晰地觀察信號波形。

  3.使用示波器內置的相位計量功能,直接測量兩個信號之間的相位差。

  4.測量結果顯示為60度,說明兩個信號相位差為60度。

  案例二:測量脈沖信號上升沿的相位差

  假設兩個脈沖信號,分別代表兩個邏輯門的輸出,需要測量它們上升沿之間的相位差。

  1.將兩個信號分別連接到示波器的兩個輸入通道。

  2.使用邊緣測量功能,測量兩個信號上升沿的時延。

  3.通過計算,將時延轉換為相位差。

  4.測量結果顯示為10納秒,假設信號頻率為100MHz,則相位差為36度。

安捷倫示波器測量相位差(圖2)

  安捷倫示波器提供了多種測量功能,能夠有效地測量相位差,并為電子工程領域提供了強大的技術支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
