是德DSOX3054G示波器測量頻率的方法

發布日期:2024-08-09 16:44:56         瀏覽數:

  是德科技DSOX3054G示波器是一款功能強大的數字示波器,它擁有豐富的測量功能,其中包括對信號頻率的精確測量。在實際應用中,我們可能需要測量各種信號的頻率,例如正弦波、方波、脈沖信號等。本文將介紹DSOX3054G示波器幾種常用的測量頻率的方法,并詳細闡述每種方法的步驟和應用場景,為使用者提供清晰的指導。

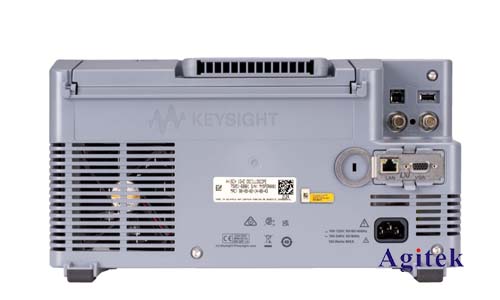

是德DSOX3054G示波器測量頻率的方法(圖1)

  一、使用自動測量功能

  DSOX3054G示波器內置自動測量功能,能夠快速便捷地測量信號頻率。操作步驟如下:

  1.連接信號源到示波器通道,并選擇合適的通道和時間刻度。

  2.使用鼠標左鍵點擊屏幕上方的“測量”菜單,選擇“頻率”測量。

  3.示波器會自動識別信號并顯示測量結果,包括頻率值、周期、占空比等。

  優點:操作簡單、快速,適合于快速測量信號頻率。

  缺點:無法對特殊信號進行精確測量,例如非周期性信號或頻率變化較快的信號。

  二、使用光標測量功能

  示波器提供的光標測量功能可以更精確地測量信號頻率。操作步驟如下:

  1.連接信號源到示波器通道,并選擇合適的通道和時間刻度。

  2.使用鼠標左鍵點擊屏幕上方的“光標”菜單,選擇“水平光標”。

  3.在示波器屏幕上,拖動兩個水平光標,分別選中信號的兩個相鄰波峰或波谷。

  4.示波器會顯示兩個光標之間的水平距離,即信號的周期。

  5.使用公式“頻率=1/周期”計算得到信號頻率。

  優點:可以對任何類型的信號進行測量,精度較高。

  缺點:操作步驟相對復雜,需要手動計算頻率。

  三、使用FFT分析功能

  快速傅里葉變換(FFT)分析功能可以將時域信號轉換為頻域信號,從而更直觀地觀察信號的頻率成分。操作步驟如下:

  1.連接信號源到示波器通道,并選擇合適的通道和時間刻度。

  2.使用鼠標左鍵點擊屏幕上方的“分析”菜單,選擇“FFT分析”。

  3.示波器會顯示信號的頻譜圖,其中峰值對應信號的頻率成分。

  4.使用鼠標點擊頻譜圖上的峰值,即可查看該頻率成分的具體數值。

  優點:可以同時觀察信號的多種頻率成分,適合于分析復雜信號。

  缺點:需要對FFT分析有一定的了解,操作步驟相對復雜。

  四、使用波形數學功能

  DSOX3054G示波器提供波形數學功能,可以對多個信號進行數學運算,例如求導、積分、乘法等。利用波形數學功能可以測量信號的頻率變化率。操作步驟如下:

  1.連接信號源到示波器通道,并選擇合適的通道和時間刻度。

  2.使用鼠標左鍵點擊屏幕上方的“數學”菜單,選擇“求導”。

  3.示波器會顯示信號的導數曲線,導數曲線上的峰值對應信號頻率變化率的峰值。

  4.使用光標測量導數曲線上的峰值,即可得到信號頻率變化率。

  優點:可以測量信號的頻率變化率,適合于分析頻率變化較快的信號。

  缺點:需要對波形數學功能有一定的了解,操作步驟相對復雜。

  五、其他測量方法

  除了上述四種方法外,DSOX3054G示波器還提供了一些其他測量頻率的方法,例如:

  使用周期測量功能:可以測量信號的周期,并通過公式“頻率=1/周期”計算得到信號頻率。

  使用脈沖寬度測量功能:可以測量脈沖信號的寬度,并通過公式“頻率=1/脈沖寬度”計算得到脈沖信號的頻率。

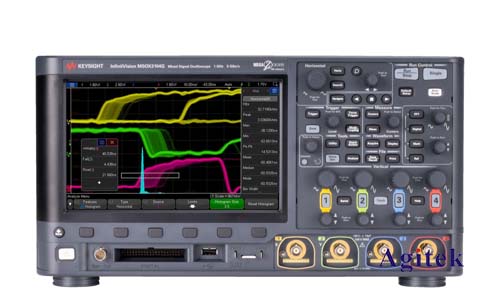

是德DSOX3054G示波器測量頻率的方法(圖2)

  本文介紹了是德DSOX3054G示波器測量頻率的幾種常用方法,每種方法都有其獨特的優勢和適用范圍。在實際應用中,使用者可以根據需要選擇合適的方法進行測量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
