泰克示波器頻譜測量

發布日期:2024-08-12 16:22:19         瀏覽數:

  在電子工程領域,頻譜分析是理解和診斷信號的重要手段。泰克示波器作為一種強大的信號分析工具,其內置的頻譜分析功能為用戶提供了便捷、高效的頻譜測量手段。本文將深入探討泰克示波器如何進行頻譜測量,并結合實際案例詳細闡述操作步驟和技巧。

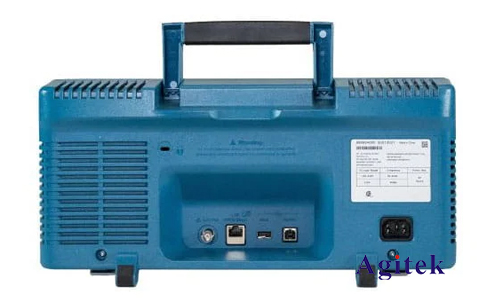

泰克示波器頻譜測量(圖1)

  一、頻譜分析的原理

  頻譜分析是指將時域信號轉化為頻域信號,以了解信號中不同頻率成分的分布和強度。其核心原理是利用傅里葉變換(FFT)將時域信號分解為一系列不同頻率的正弦波,從而得到信號的頻譜。

  二、泰克示波器頻譜分析功能

  現代泰克示波器普遍集成FFT分析功能,并提供專門的頻譜儀模式。

  FFT分析:通過示波器的FFT功能,用戶可以對采集的信號進行實時傅里葉變換,并將結果以頻譜圖的形式顯示。用戶可通過調整窗口函數、采樣點數等參數來優化頻譜分析結果。

  頻譜儀模式:許多泰克示波器還提供專門的頻譜儀模式,更專注于頻譜分析功能。在頻譜儀模式下,示波器會自動進行FFT分析,并提供更豐富的頻譜參數測量和顯示功能。

  三、泰克示波器頻譜測量步驟

  1.連接信號:將待測信號連接到示波器的輸入通道,并選擇合適的耦合方式和探頭。

  2.設置采集參數:選擇合適的采樣率、時間刻度和垂直刻度,以確保信號能夠被完整采集并顯示。

  3.開啟頻譜分析功能:進入示波器的頻譜分析模式或開啟FFT分析功能。

  4.設置頻譜參數:包括頻譜范圍、分辨率帶寬、窗口函數等。

  5.觀察頻譜圖:觀察頻譜圖,分析信號的頻譜特性,如峰值頻率、諧波頻率、噪聲水平等。

  6.測量頻譜參數:借助示波器內置的測量工具,測量頻譜圖上的關鍵參數,例如峰值幅度、中心頻率、帶寬等。

  四、實踐案例:音頻信號頻譜分析

  案例描述:測量一個音頻信號的頻譜,分析其頻譜特征,并識別出其中的主要頻率成分。

  操作步驟:

  1.將音頻信號連接到示波器的輸入通道,并選擇合適的探頭。

  2.選擇合適的采樣率、時間刻度和垂直刻度,以確保信號能夠被完整采集并顯示。

  3.開啟示波器的FFT分析功能,并選擇合適的頻譜參數。

  4.觀察頻譜圖,可以看到音頻信號的頻譜特性。

  5.測量峰值頻率和帶寬,識別出音頻信號中的主要頻率成分。

  五、技巧和注意事項

  選擇合適的窗口函數:不同的窗口函數會影響頻譜分析結果,需要根據信號類型選擇合適的窗口函數。

  調整分辨率帶寬:分辨率帶寬決定了頻譜分析的分辨率,需要根據信號特性選擇合適的分辨率帶寬。

  避免頻譜泄漏:頻譜泄漏會導致頻譜分析結果失真,可以通過選擇合適的窗口函數和采樣點數來避免頻譜泄漏。

  注意信號強度:信號強度過低會導致信噪比低,從而影響頻譜分析結果。

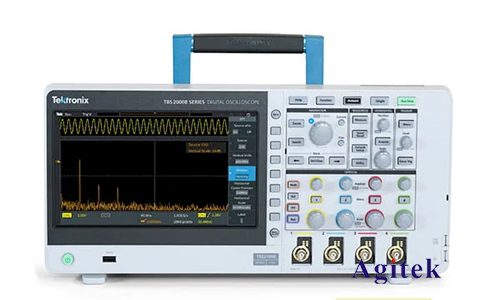

泰克示波器頻譜測量(圖2)

  泰克示波器的頻譜分析功能為用戶提供了便捷、高效的信號分析手段。通過了解頻譜分析的原理、掌握操作步驟和技巧,用戶可以充分利用泰克示波器進行各種信號的頻譜測量,為電子工程設計、調試和故障診斷提供有效支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
