使用泰克MSO24示波器測量晶振波形

發布日期:2024-08-12 16:23:51         瀏覽數:

  晶振是電子電路中不可或缺的組成部分,它提供穩定的時鐘信號,為各種電子設備提供精確的時間參考。準確測量晶振的波形對于評估晶振性能,診斷電路故障以及進行電路調試都至關重要。泰克MSO24示波器作為一款功能強大的測試儀器,擁有強大的測量功能,可以對晶振波形進行精準的分析。本文將詳細介紹使用泰克MSO24示波器測量晶振波形的方法,并深入探討如何使用示波器分析晶振波形的特性。

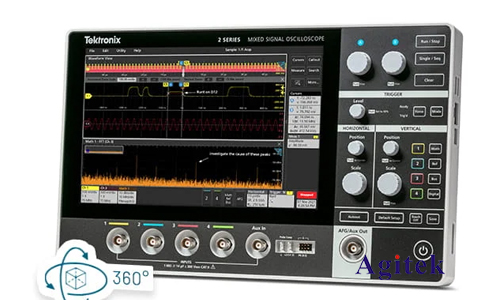

使用泰克MSO24示波器測量晶振波形(圖1)

  測量準備

  在開始測量之前,需要做好以下準備:

  1.連接晶振:將晶振連接到泰克MSO24示波器的通道輸入。確保連接正確,避免短路或接反。

  2.選擇探頭:根據晶振的信號頻率和電壓選擇合適的探頭。一般情況下,使用高帶寬的探頭可以獲得更精準的波形測量結果。

  3.設置示波器參數:設置合適的電壓量程、時間尺度、觸發方式和耦合方式,以便觀察到清晰完整的晶振波形。

  4.信號源:確定晶振的信號源,例如晶振本身或者其他信號源的輸出。

  測量步驟

  1.觀察晶振波形:連接好晶振后,在示波器屏幕上觀察晶振波形。觀察波形的周期、幅度、頻率和占空比,判斷晶振是否正常工作。

  2.測量頻率:使用示波器的頻率測量功能,準確測量晶振的頻率。示波器通常提供多種頻率測量方式,例如自動測量、手動測量和頻譜分析等。

  3.測量幅度:使用示波器的電壓測量功能,測量晶振波形的峰峰值電壓或有效值電壓。

  4.分析波形特征:觀察晶振波形的上升沿、下降沿、過沖和振鈴等特征,評估晶振的性能,例如上升時間、下降時間、信號質量等。

  5.測量相位:使用示波器的相位測量功能,測量晶振信號與其他信號之間的相位差,例如測量晶振信號與其他時鐘信號之間的相位差,判斷兩個信號之間的時序關系。

  常見問題分析

  在測量晶振波形時,可能遇到一些常見問題,例如:

  1.波形不穩定:如果晶振波形不穩定,可能存在以下原因:

  電源電壓不穩定。

  負載過重。

  晶振本身失效。

  信號路徑存在干擾。

  2.波形失真:如果晶振波形失真,可能存在以下原因:

  探頭帶寬不足。

  信號路徑存在阻抗不匹配。

  晶振本身質量問題。

  3.無法觀察到波形:如果無法觀察到晶振波形,可能存在以下原因:

  連接錯誤。

  信號幅度太小。

  示波器參數設置不正確。

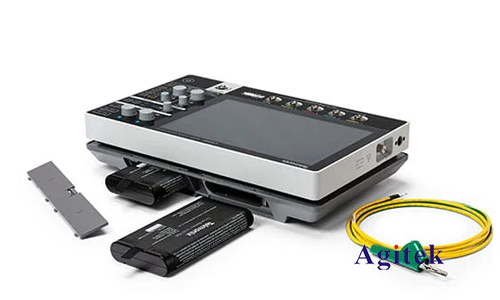

使用泰克MSO24示波器測量晶振波形(圖2)

  使用泰克MSO24示波器測量晶振波形,可以方便快捷地進行晶振性能評估和故障診斷。通過觀察晶振波形、測量波形參數和分析波形特征,可以全面了解晶振的性能指標,幫助工程師進行電路調試和設計,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
