安捷倫示波器添加計算方程

發布日期:2024-08-12 16:29:14         瀏覽數:

  安捷倫示波器作為實驗室常用的信號分析工具,除了實時波形顯示和基本測量功能,還可以通過添加計算方程實現更加復雜的信號處理和數據分析,為用戶提供更強大的功能和更高的效率。

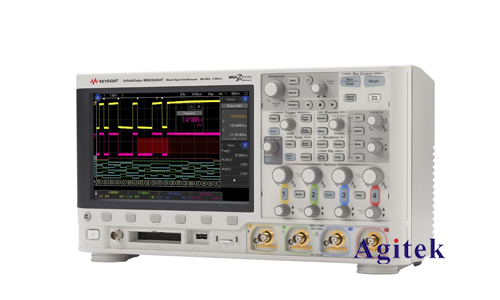

安捷倫示波器添加計算方程(圖1)

  一、基本原理

  安捷倫示波器支持多種類型的數學運算,例如加、減、乘、除、指數、對數、三角函數等。用戶可以通過輸入自定義計算方程,將原始信號進行加工處理,提取關鍵信息并完成更深層次的分析。

  二、操作步驟

  1.打開計算方程窗口:在示波器界面找到“數學”或“計算”選項,打開相應的窗口。不同型號的示波器界面可能略有差異,具體操作可參考用戶手冊。

  2.輸入計算方程:在窗口中輸入要執行的計算方程,可以使用波形變量、常數、數學運算符以及預定義函數。

  3.選擇波形變量:通常,需要選擇一個或多個波形變量作為計算方程的輸入?yún)?shù)。例如,可以使用"CH1"代表通道1的波形數據,"CH2"代表通道2的波形數據。

  4.設置輸出波形:選擇計算結果的輸出方式,例如顯示在單獨的窗口、保存到文件或進行其他處理。

  5.運行計算:完成以上步驟后,即可運行計算方程,示波器將根據輸入的波形數據和計算方程,實時計算出結果并顯示。

  三、常見示例

  計算兩個信號的差值:

  CH1-CH2

  計算信號的峰峰值:

  MAX(CH1)-MIN(CH1)

  計算信號的均方根值(RMS):

  SQRT(MEAN(CH1^2))

  對信號進行傅里葉變換:

  FFT(CH1)

  四、注意事項

  語法規范:計算方程必須符合示波器的語法規范,例如運算符、函數的使用方法等。

  單位換算:在進行計算時,需要確保輸入?yún)?shù)的單位一致,避免計算結果出現誤差。

  數據范圍:需要注意計算結果的數據范圍,避免超出示波器的顯示范圍。

  性能影響:復雜的計算方程會占用一定的計算資源,可能會影響示波器的實時性能。

  五、應用場景

  信號處理:濾波、降噪、信號提取等。

  數據分析:統計分析、參數提取、趨勢預測等。

  自動化測試:自動測量、數據記錄、結果判斷等。

安捷倫示波器添加計算方程(圖2)

  安捷倫示波器添加計算方程功能,能夠幫助用戶更高效地進行信號分析和數據處理。通過利用該功能,用戶可以完成更復雜的分析任務,獲得更加深入的信號理解,并提升工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
