是德MSOX4024A示波器測量頻率的方法

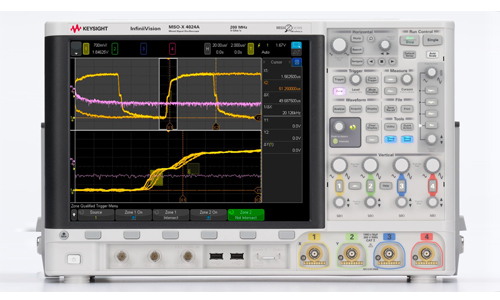

是德科技MSOX4024A是一款功能強大的混合信號示波器,廣泛應用于電子產品研發、生產和測試等領域。頻率測量是示波器應用中的一個重要功能,它可以幫助用戶準確地確定信號的頻率特性。下面將詳細介紹使用MSOX4024A示波器進行頻率測量的多種方法,并提供相應的操作步驟和注意事項。
一、自動頻率測量
MSOX4024A示波器內置自動測量功能,可以方便快捷地測量信號的頻率。操作步驟如下:
1.將待測信號連接到示波器的通道上。
2.在示波器界面上選擇“測量”菜單,并選擇“頻率”。
3.示波器會自動識別信號并顯示其頻率值。
二、手動頻率測量
除了自動測量功能外,MSOX4024A示波器還提供了手動測量頻率的功能。操作步驟如下:
1.將待測信號連接到示波器的通道上。
2.在示波器界面上使用光標工具,將兩個光標放置在信號的兩個相鄰波峰或波谷處。
3.示波器會顯示光標之間的間隔時間,即信號周期。
4.頻率等于信號周期的倒數。
三、頻譜分析
MSOX4024A示波器還具備頻譜分析功能,可以對信號進行頻率分析,獲得信號的頻譜圖。操作步驟如下:
1.將待測信號連接到示波器的通道上。
2.在示波器界面上選擇“頻譜分析”菜單。
3.示波器會顯示信號的頻譜圖,其中峰值代表信號的頻率成分。
4.用戶可以根據頻譜圖確定信號的主要頻率以及其他頻率成分。
四、頻率測量注意事項
在使用MSOX4024A示波器進行頻率測量時,需要注意以下幾點:
1.信號的幅度應足夠大,以便示波器能夠準確識別信號的波形。
2.信號的頻率應在示波器的帶寬范圍內。
3.信號的頻率應足夠穩定,以避免測量結果出現誤差。
4.應盡量減少外部干擾的影響,例如電源噪聲、電磁干擾等。
是德科技MSOX4024A示波器提供了多種頻率測量方法,包括自動測量、手動測量和頻譜分析等。用戶可以根據實際需求選擇合適的方法進行頻率測量。在使用示波器進行頻率測量時,應注意一些關鍵點,以確保測量結果的準確性和可靠性。
