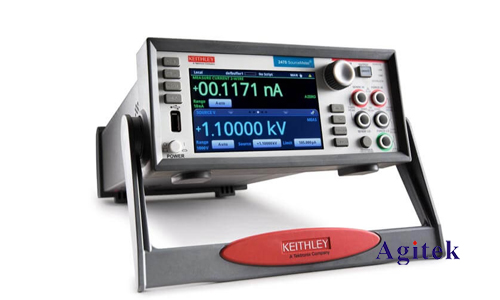

吉時利2450數字源表如何測量電路中的電壓
在電子電路的設計、調試和測試過程中,準確測量電壓是至關重要的。吉時利2450數字源表作為一款功能強大的儀器,集成了源和表的多種功能,可用于測量多種類型的電路電壓,為工程師提供精確、可靠的測量數據。本文將詳細介紹如何使用吉時利2450數字源表進行電壓測量,并提供一些實用技巧和注意事項。
一、儀器連接
1.連接電源線:將電源線連接到吉時利2450數字源表的后部電源接口,并確保電源插座的電壓和頻率與儀器要求一致。
2.連接被測電路:根據被測電路的類型,選擇合適的連接方式。例如,對于直流電路,可以使用香蕉插頭或BNC連接器將源表連接到電路的測試點。對于交流電路,則需要使用合適的探頭進行測量。
3.選擇合適的測量范圍:在進行電壓測量之前,需要根據被測電壓的大小選擇合適的測量范圍。例如,如果預計電壓在0-10V之間,則可以選擇10V的量程。
二、設置參數
1.打開電源:按下儀器面板上的電源按鈕,打開吉時利2450數字源表。
2.選擇測量模式:在儀器面板上,選擇“測量”模式,并確認測量類型為“電壓”。
3.設置測量范圍:根據預計的電壓值選擇合適的測量范圍。
4.設置測量精度:為了獲得更高的測量精度,可以調整測量精度參數,例如設置采樣率、濾波器等。
5.設置數據采集模式:根據需要選擇數據采集模式,例如手動測量、自動采集等。
三、測量操作
1.連接測試點:將源表的探頭或連接線連接到被測電路的測試點。
2.開始測量:按下“測量”按鈕,啟動電壓測量。
3.讀取測量結果:測量完成后,儀器面板會顯示測量結果,包括電壓值、測量時間等信息。
4.記錄測量數據:將測量結果記錄下來,并進行數據分析。
四、注意事項
1.安全第一:使用吉時利2450數字源表進行測量時,應注意安全。在連接電路時,確保電源已關閉,并避免接觸帶電部件。
2.選擇合適的探頭:選擇合適的探頭可以提高測量精度,并防止對電路造成損壞。
3.校準儀器:為了確保測量結果的準確性,應定期校準吉時利2450數字源表。
4.使用說明書:在使用吉時利2450數字源表之前,建議仔細閱讀儀器說明書,了解其功能和使用方法。
五、實用技巧
1.使用虛擬儀器軟件:可以使用虛擬儀器軟件(如NI LabVIEW)來控制吉時利2450數字源表,并進行更復雜的測量和數據分析。
2.利用源表的功能:吉時利2450數字源表除了測量電壓外,還可以作為電源使用,為電路提供直流或交流電壓。
3.利用儀器的其他功能:吉時利2450數字源表還擁有其他功能,例如測量電流、電阻等。
吉時利2450數字源表是進行電壓測量和電路測試的強大工具。本文詳細介紹了如何使用該儀器進行電壓測量,并提供了一些實用技巧和注意事項。通過學習本文內容,讀者可以快速掌握吉時利2450數字源表的測量功能,提高電壓測量的準確性和效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
