泰克示波器怎么看幅值

發布日期:2024-08-22 15:37:35         瀏覽數:

  泰克示波器是電子工程師和科研人員必不可少的測量工具之一,其功能強大,應用廣泛。其中,信號幅值測量是示波器最基本也是最重要的功能之一。本文將從基礎設置、測量方法、數據分析等方面,詳細講解如何利用泰克示波器準確地觀察和測量信號幅值。

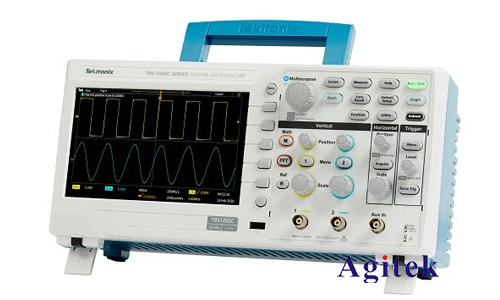

泰克示波器怎么看幅值(圖1)

  一、基礎設置

  1.通道設置:首先,需要確保示波器通道的設置與待測信號匹配。主要包括以下幾個方面:

  通道選擇:選擇合適的通道來連接被測信號,根據信號類型和幅值范圍選擇合適的探頭,例如差分探頭、高壓探頭等。

  通道耦合:選擇合適的耦合方式,如直流耦合、交流耦合或地面耦合,確保信號完整地傳輸?shù)绞静ㄆ鳌?/span>

  通道增益:設置合適的增益,使信號在屏幕上清晰可見,避免信號過小或過大而無法準確測量。

  通道偏移:設置合適的偏移,將信號波形調整到屏幕中心,方便觀察和測量。

  2.時間刻度設置:設置合適的時基,確保信號周期和細節能夠清晰顯示,方便觀察和分析。

  二、測量方法

  1.手動測量:使用示波器上的光標功能,將光標放置在信號波形上的特定位置,即可讀出該位置的電壓值。

  2.自動測量:泰克示波器內置多種自動測量功能,可自動測量信號的峰值、平均值、峰峰值、周期、頻率等參數。用戶可以通過菜單選擇相應的測量功能,示波器會自動識別信號并顯示測量結果。

  3.數學運算:泰克示波器支持多種數學運算功能,例如加、減、乘、除、傅里葉變換等。用戶可以通過數學運算功能對信號進行處理,例如計算兩個信號的差值、信號的平均值等。

  三、數據分析

  1.波形分析:利用示波器提供的波形分析功能,例如FFT分析、頻譜分析、噪聲分析等,可以進一步分析信號的頻譜特性、噪聲水平等,并進行更深入的信號分析。

  2.數據記錄:示波器可以將測量數據記錄到存儲器中,方便用戶后續分析和處理。數據可以保存為CSV文件、波形文件等多種格式。

  3.數據導出:將示波器上的數據導出到其他軟件中,例如MATLAB、Excel等,進行更深入的數據處理和分析。

  四、實際案例

  1.數字信號幅值測量:使用示波器測量數字信號的幅值時,需要選擇合適的通道耦合方式和時間刻度設置,以便觀察信號的上升沿、下降沿和穩定值。

  2.模擬信號幅值測量:使用示波器測量模擬信號的幅值時,需要選擇合適的增益和偏移設置,以便信號在屏幕上清晰顯示。

  3.高頻信號幅值測量:對于高頻信號,需要使用高帶寬的示波器和探頭,以保證信號完整地傳輸?shù)绞静ㄆ鳌?/span>

  五、技巧總結

  使用合適的探頭,確保信號完整地傳輸?shù)绞静ㄆ鳌?/span>

  選擇合適的通道耦合方式和增益設置,確保信號在屏幕上清晰可見。

  利用示波器提供的自動測量功能,提高測量效率。

  結合數學運算和波形分析功能,對信號進行更深入的分析。

  記錄測量數據,方便后續分析和處理。

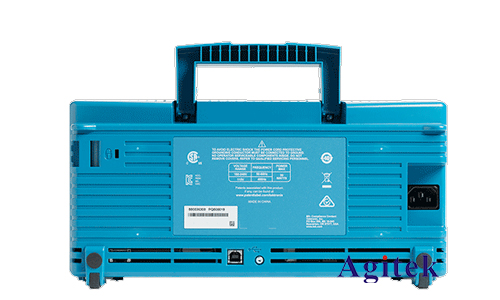

泰克示波器怎么看幅值(圖2)

  掌握泰克示波器的幅值測量方法,能夠幫助用戶更準確地理解和分析信號特性,為電子設計、科研等領域提供更可靠的數據支撐,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
