是德萬用表測電子元器件
是德科技(Keysight Technologies)是全球領先的電子測試與測量?jī)x器供應商,其萬用表產品以其高精度、穩定性和可靠性而著稱。在電子設計、維修和調試等領域,是德萬用表是必不可少的工具之一。本文將詳細介紹如何使用是德萬用表測試各種電子元器件,并提供一些實踐建議。

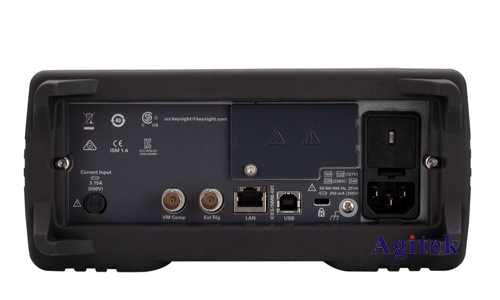

一、測試前準備
選擇合適的萬用表:根據測試需求選擇合適的萬用表型號,例如,對于精確測量電阻或電容,數字萬用表(DMM)可能是**選擇;而對于分析信號波形,則需要使用示波器。
熟悉萬用表功能:了解萬用表的各種功能和使用方法,包括檔位選擇、測量參數、顯示單位等。
校準萬用表:定期校準萬用表可以確保測量結果的準確性。
做好安全防護:使用萬用表時要注意安全,避免觸碰帶電元件,并使用絕緣工具。
二、常見電子元器件測試方法
1.電阻測試
將萬用表調至歐姆檔(Ω)。
用萬用表的黑表筆接觸元件的一端,紅表筆接觸另一端。
閱讀萬用表的讀數,即為電阻值。
2.電容測試
將萬用表調至電容檔(nF或μF)。
用萬用表的黑表筆接觸元件的一個引腳,紅表筆接觸另一個引腳。
閱讀萬用表的讀數,即為電容值。
3.電感測試
將萬用表調至電感檔(mH或H)。
用萬用表的黑表筆接觸元件的一個引腳,紅表筆接觸另一個引腳。
閱讀萬用表的讀數,即為電感值。
4.二極管測試
將萬用表調至二極管測試檔。
用萬用表的黑表筆接觸二極管的負極(陰極),紅表筆接觸正極(陽極)。
如果顯示值為正向電壓降(約0.6-0.7V),則二極管正常。
反向連接(紅表筆接陰極,黑表筆接陽極)則顯示為開路(OL),表示二極管正常。
5.晶體管測試
NPN型晶體管測試:
將萬用表調至二極管測試檔。
用紅表筆接觸集電極(C),黑表筆接觸發射極(E),顯示為正向電壓降(約0.6-0.7V)。
用紅表筆接觸基極(B),黑表筆接觸發射極(E),顯示為正向電壓降(約0.6-0.7V)。
用紅表筆接觸集電極(C),黑表筆接觸基極(B),顯示為開路(OL)。
PNP型晶體管測試:
將萬用表調至二極管測試檔。
用黑表筆接觸集電極(C),紅表筆接觸發射極(E),顯示為正向電壓降(約0.6-0.7V)。
用黑表筆接觸基極(B),紅表筆接觸發射極(E),顯示為正向電壓降(約0.6-0.7V)。
用黑表筆接觸集電極(C),紅表筆接觸基極(B),顯示為開路(OL)。
三、使用是德萬用表測試的注意事項
電路斷電:在測試電子元器件之前,務必?cái)嚅_電路電源,避免發生觸電事故。
正確連接:確保萬用表探針正確連接到元器件的測試點,避免接錯造成元器件損壞或測量結果錯誤。
選擇適當?shù)臋n位:根據元件的類型和測量范圍選擇合適的檔位,避免超出萬用表量程導致?lián)p壞。
觀察顯示結果:仔細觀察萬用表的顯示結果,并根據具體情況進行分析判斷。
排除干擾:避免測試環境中存在電磁干擾,干擾信號可能會影響測量結果。
安全操作:在使用萬用表時,要注意安全,避免觸碰帶電元件,并使用絕緣工具。
是德萬用表是電子測試中必不可少的工具,掌握其使用方法能夠幫助我們更好地進行元器件測試和電路調試。本文介紹了使用是德萬用表測試常見電子元器件的方法,并提供了相應的注意事項,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
