是德頻譜分析儀測量相位噪聲曲線

發布日期:2024-09-12 16:29:31         瀏覽數:

  相位噪聲是指信號頻率隨時間變化的隨機波動,它會導致信號質量下降,影響信號的穩定性和可靠性。在現代無線通信、雷達、導航等領域,相位噪聲是需要嚴格控制的重要指標。為了準確評估信號的相位噪聲特性,需要采用專業的測試儀器進行測量。

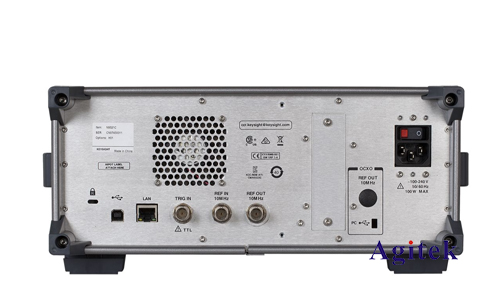

是德頻譜分析儀測量相位噪聲曲線(圖1)

  是德科技(Keysight Technologies)是全球領先的電子測量儀器和軟件提供商,其生產的頻譜分析儀是進行相位噪聲測量的理想工具。本文將詳細介紹使用是德頻譜分析儀進行相位噪聲曲線測量的原理、步驟、注意事項以及應用案例。

  一、相位噪聲的基本概念

  相位噪聲通常用單邊相位噪聲功率譜密度(單邊相位噪聲譜)來表示,其單位為dBc/Hz,它描述了信號相位波動隨頻率變化的特性。

  二、是德頻譜分析儀測量相位噪聲曲線的原理

  是德頻譜分析儀測量相位噪聲曲線主要基于以下原理:

  1.差頻法:頻譜分析儀利用差頻技術將待測信號與參考信號進行混頻,將待測信號的相位噪聲轉化為頻率噪聲,并在頻譜分析儀上顯示出來。

  2.解調法:頻譜分析儀可以對待測信號進行解調,然后對解調后的信號進行頻譜分析,得到相位噪聲譜。

  三、使用是德頻譜分析儀測量相位噪聲曲線的步驟

  使用是德頻譜分析儀測量相位噪聲曲線通常需要以下步驟:

  1.連接設備:將待測信號源連接到頻譜分析儀的輸入端口,并根據需要配置其他連接設備。

  2.設置參數:在頻譜分析儀上設置合適的測量參數,包括頻段、分辨率帶寬、掃頻時間、視頻帶寬等。

  3.校準儀器:為了提高測量精度,需要對頻譜分析儀進行校準,消除系統誤差。

  4.測量數據:開始測量,頻譜分析儀將顯示待測信號的相位噪聲譜。

  5.分析結果:對測量結果進行分析,根據需要進行數據處理和圖表繪制。

  四、注意事項

  在使用是德頻譜分析儀進行相位噪聲測量時,需要注意以下幾點:

  1.選擇合適的頻譜分析儀:不同類型的頻譜分析儀在性能和功能方面存在差異,需要根據測試目標選擇合適的型號。

  2.配置合適的測量參數:不同的測量參數會影響測量結果,需要根據實際需求進行合理的設置。

  3.控制干擾源:避免環境中的干擾信號對測量結果造成影響。

  4.校準儀器:定期校準頻譜分析儀,確保測量結果的準確性。

  五、應用案例

  相位噪聲測量在無線通信、雷達、導航等領域有著廣泛的應用,例如:

  1.無線通信:測量發射機的相位噪聲,評估通信信號的質量和可靠性。

  2.雷達:測量雷達發射機的相位噪聲,評估雷達探測距離和精度。

  3.導航:測量導航衛星的相位噪聲,評估導航信號的精度和穩定性。

是德頻譜分析儀測量相位噪聲曲線(圖2)

  使用是德科技頻譜分析儀進行相位噪聲測量能夠有效評估信號的穩定性和可靠性,在無線通信、雷達、導航等領域發揮著重要作用,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
