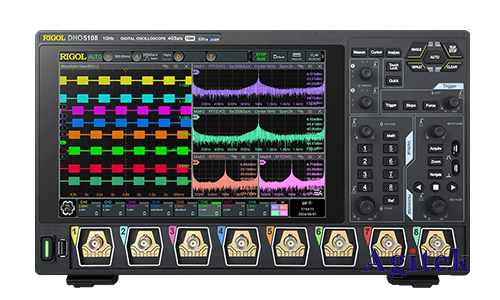

隨著電子技術的飛速發展，高頻信號在現代電子系統中扮演著越來越重要的角色。準確測量高頻信號對于電路設計、調試和故障診斷至關重要。普源DHO5108示波器憑借其良好的性能指標，例如較高的帶寬和采樣率，成為測量高頻信號的理想工具。然而，要有效地利用DHO5108進行高頻信號測量，需要掌握一些關鍵技術和技巧。

　　一、探頭選擇的重要性:

　　選擇合適的探頭是準確測量高頻信號的關鍵步驟。高頻信號的傳輸特性對探頭的阻抗、帶寬和寄生參數非常敏感。錯誤的探頭選擇會導致信號衰減、失真甚至測量結果完全錯誤。

　　被動探頭:普源DHO5108通常搭配被動探頭使用，其衰減比常見為10:1或1:1。選擇合適的衰減比可以根據信號幅度進行調整，避免信號過載。高頻測量需要選擇帶寬高于被測信號最高頻率的被動探頭，并注意探頭的寄生電容和電感對測量結果的影響。

　　主動探頭:對于更高的頻率或更低的信號幅度，主動探頭是更好的選擇。主動探頭具有更高的帶寬和更低的寄生參數，可以更好地保持信號的完整性。選擇主動探頭時，應仔細檢查其帶寬、輸入阻抗和最大輸入電壓等參數，確保與被測信號和示波器匹配。

　　二、帶寬限制的影響:

　　示波器的帶寬直接限制了其能夠準確測量的最高頻率。如果被測信號的頻率超過示波器的帶寬，則測量結果將出現嚴重的衰減和失真，甚至無法觀察到信號的真實波形。DHO5108的帶寬在參數說明書中有所標注，用戶應根據實際情況選擇合適的型號。

　　三、采樣率的影響:

　　采樣率是指示波器每秒鐘采集的樣本數量。較高的采樣率能夠更精確地捕捉到高速變化的信號細節。根據奈奎斯特采樣定理，采樣率至少應為被測信號最高頻率的兩倍才能避免信號混疊。因此，在測量高頻信號時，需要選擇具有足夠高采樣率的示波器，DHO5108的采樣率參數需要仔細參考，并根據實際應用進行選擇。

　　四、噪聲抑制技術:

　　高頻信號測量容易受到各種噪聲干擾，例如電源噪聲、電磁干擾等。有效抑制噪聲對提高測量精度至關重要。以下是一些常用的噪聲抑制技術：

　　良好的接地:保證示波器和被測電路良好的接地連接，可以有效減少地環路噪聲。

　　屏蔽線材:使用屏蔽線材連接探頭和被測電路，可以有效減少電磁干擾。

　　示波器的噪聲濾波功能:DHO5108通常具有多種噪聲濾波功能，例如平均濾波、低通濾波等，可以有效降低噪聲的影響。

　　巧妙的測量布線:合理的布線可以減少信號線間的干擾，并盡量遠離噪聲源。

　　五、信號完整性測試:

　　在高速數字電路設計中，信號完整性測試至關重要。DHO5108可以用來測量各種信號完整性參數，例如上升時間、下降時間、過沖、下沖等。準確測量這些參數有助于優化電路設計，提高系統性能和可靠性。這需要對示波器的測量功能有深入的了解，并結合相應的測試方法。

　　六、實際應用案例分析:

　　例如，在測量高速串行總線（例如PCIe）的信號時，需要選擇帶寬足夠高、采樣率足夠快的探頭和示波器，并采取有效的噪聲抑制措施。通過示波器提供的各種測量功能，可以精確測量信號的抖動、眼圖等關鍵參數，評估信號完整性。

　　利用普源DHO5108示波器進行高頻信號測量需要綜合考慮探頭選擇、帶寬限制、采樣率、噪聲抑制等因素，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
