安捷倫示波器的時基精度

發布日期:2024-09-29 16:48:33         瀏覽數:

  在現代電子測量領域,示波器是不可或缺的關鍵儀器。安捷倫(現為是德科技Keysight Technologies)示波器以其卓越的性能和可靠性而廣泛應用于各個行業,例如通信、半導體、汽車電子等。而時基精度作為示波器核心性能指標之一,直接關系到測量的準確性和可靠性。一個高精度的時基系統能夠確保示波器準確地捕捉和顯示信號的時間特性,為后續的分析和判斷提供可靠的依據。下面將對安捷倫示波器時基精度進行深入探討,涵蓋其原理、影響因素、測試方法以及在不同應用場景中的應用。

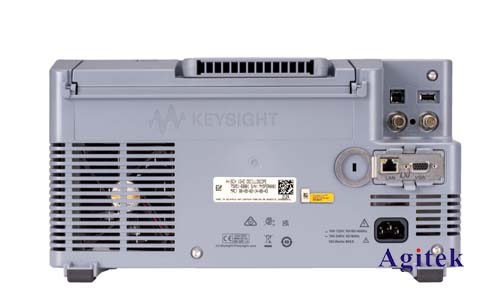

安捷倫示波器的時基精度(圖1)

  一、安捷倫示波器時基精度的構成

  安捷倫示波器的時基精度并非單一因素決定,而是由多個因素共同作用的結果。這些因素主要包括:

  時間基準源:安捷倫示波器通常采用高穩定度的晶體振蕩器作為時間基準源。晶體振蕩器的穩定性直接影響時基的精度。高精度石英晶體或原子鐘等更高級的基準源能夠進一步提升時基精度。

  采樣率:采樣率決定了示波器在單位時間內能夠采集到的數據點數。更高的采樣率能夠更精細地捕捉信號的細節,從而提高時間分辨率,間接提升時間測量的精度。

  數字信號處理(DSP):安捷倫示波器廣泛采用先進的DSP技術進行信號處理,包括時間補償、插值等算法,這些算法能夠有效地減少測量誤差,提高時基精度。

  垂直分辨率:雖然垂直分辨率直接影響信號幅度的測量精度,但它也間接影響到時間測量的精度,尤其是在進行邊緣檢測等操作時。更高的垂直分辨率可以更精確地確定事件的發生時間。

  溫度漂移:環境溫度變化會影響晶體振蕩器的頻率穩定性,從而影響時基精度。安捷倫示波器通常會采用溫度補償技術來減小溫度漂移的影響。

  老化效應:長期使用會造成器件老化,影響時基精度。定期校準和維護能夠有效地減小老化效應的影響。

  二、影響安捷倫示波器時基精度的因素

  除了上述構成因素外,一些外部因素也會影響安捷倫示波器的時基精度:

  探頭:探頭本身的特性,例如帶寬、輸入阻抗等,都會影響信號的完整性,從而影響時間測量的精度。選擇合適的探頭非常重要。

  連接線:連接線的長度、質量都會影響信號的傳輸,產生時間延遲或衰減,從而影響測量精度。使用高質量的短連接線可以有效減少此類誤差。

  電源波動:電源波動會導致示波器內部電路的工作不穩定,間接影響時基精度。使用穩定的電源非常重要。

  電磁干擾(EMI):EMI會干擾示波器內部電路,影響測量結果。采取良好的屏蔽措施可以有效減少EMI的影響。

  三、安捷倫示波器時基精度的測試方法

  安捷倫示波器的時基精度可以通過多種方法進行測試,例如:

  與標準時間源比較:將示波器的時基與高精度的標準時間源(例如原子鐘)進行比較,可以精確測量其偏差。

  利用已知周期信號:利用已知周期和頻率的信號,例如精確的方波信號,測量示波器測得的周期與已知周期的偏差。

  自校準功能:部分安捷倫示波器內置自校準功能,可以自動檢測并校正時基誤差。

  使用專門的測試軟件:一些測試軟件可以與安捷倫示波器連接,進行更全面的時基精度測試和分析。

  四、安捷倫示波器時基精度在不同應用場景中的重要性

  在不同的應用場景中,對安捷倫示波器時基精度的要求有所不同:

  高速數字電路測試:在高速數字電路測試中,需要高精度的時基來精確測量信號的上升沿、下降沿以及脈沖寬度等參數。

  通信系統測試:在通信系統測試中,需要高精度的時基來測量信號的抖動、延遲等參數。

  高精度時間測量:在需要進行高精度時間測量的應用中,例如物理實驗、航天航空等領域,對時基精度的要求非常高。

  嵌入式系統調試:在嵌入式系統調試中,高精度時基可以幫助工程師分析系統運行的實時性。

  五、提高安捷倫示波器時基測量精度的實用技巧

  為了提高安捷倫示波器時基測量的精度,可以采取以下措施:

  選擇合適的采樣率:根據被測信號的特性選擇合適的采樣率,確保能夠充分捕捉信號的細節。

  使用高質量的探頭和連接線:使用高質量的探頭和連接線,減少信號傳輸過程中的誤差。

  減少EMI干擾:采取良好的屏蔽措施,減少EMI對測量結果的影響。

  控制環境溫度:保持穩定的環境溫度,減少溫度漂移的影響。

  定期校準:定期對示波器進行校準,確保其時基精度滿足要求。

  正確使用示波器功能:熟練掌握示波器的各種功能,例如平均、FFT等,可以有效地提高測量精度。

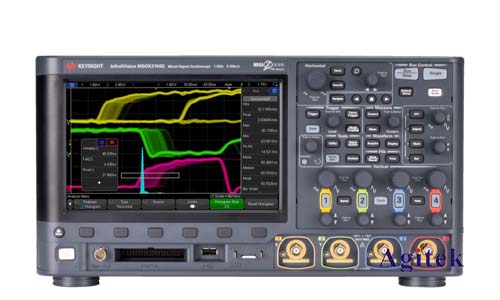

安捷倫示波器的時基精度(圖2)

  安捷倫示波器的時基精度是其關鍵性能指標之一,直接影響測量的準確性和可靠性。本文深入探討了安捷倫示波器時基精度的構成、影響因素、測試方法以及在不同應用場景中的重要性,并提供了提高測量精度的實用技巧,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
