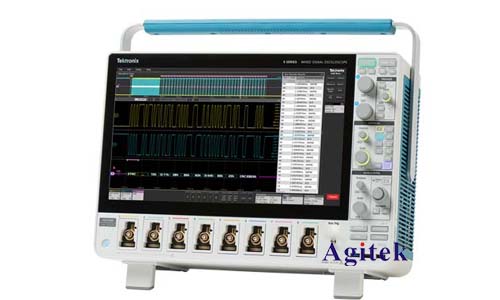

泰克MSO56B混合信號示波器以其強大的功能和高精度而聞名，廣泛應用于電子工程、科研等領域。然而，對于初學者而言，其復雜的設置菜單和豐富的功能可能會令人望而生畏。下面將詳細講解泰克MSO56B示波器的頻率調節方法，涵蓋從基本設置到高級應用的各個方面，旨在幫助用戶快速掌握并熟練運用該功能。

　　一、頻率測量基礎：時基與帶寬

　　在開始討論頻率調節之前，我們有必要理解頻率測量中的兩個核心概念：時基和帶寬。

　　時基(Timebase):時基決定了示波器水平軸上每格所代表的時間長度。調整時基可以改變波形的顯示范圍，從而影響對頻率的觀察和測量精度。時基設置過快，可能導致波形顯示不完整或過于壓縮；時基設置過慢，則可能無法觀察到足夠的波形周期，影響頻率測量的準確性。MSO56B提供多種時基設置模式，包括自動、手動以及各種觸發模式，用戶應根據被測信號的頻率特性選擇合適的時基設置。

　　帶寬(Bandwidth):示波器的帶寬決定了其能夠準確測量信號頻率的上限。超過帶寬限制的頻率分量將被衰減或失真，導致頻率測量結果不準確。MSO56B擁有高達6 GHz的帶寬，能夠滿足大多數高頻信號測量的需求。然而，即使在帶寬范圍內，也應注意信號的完整性，避免由于噪聲或其他干擾導致的測量誤差。

　　二、MSO56B示波器頻率調節的多種方法

　　MSO56B提供多種調節和測量頻率的方法，具體包括：

　　手動調節時基：這是最直接的頻率調節方法。通過調整時基旋鈕或屏幕上的數字按鍵，可以改變水平軸的縮放比例，從而觀察到不同頻率范圍的信號。這種方法適用于對信號頻率范圍已有一定了解的情況，可以快速調整顯示效果，方便觀察波形細節。

　　自動時基：示波器可以自動選擇合適的時基，以**方式顯示捕獲的波形。這種方法方便快捷，適用于快速查看信號的整體情況，但精度可能不如手動調節。

　　觸發設置：觸發設置對頻率測量至關重要。選擇合適的觸發源和觸發電平，可以確保示波器穩定地捕獲波形，避免因?yàn)橛|發不穩定導致的頻率測量誤差。正確的觸發方式能夠有效地隔離感興趣的信號，并提高測量精度。MSO56B支持多種觸發模式，包括邊沿觸發、脈沖觸發、視頻觸發等，用戶需要根據被測信號的特點選擇合適的觸發模式。

　　頻率計數器功能：MSO56B內置高精度頻率計數器，可以直接測量信號的頻率。用戶只需將探頭連接到被測信號，然后啟動計數器功能即可獲得精確的頻率值。該功能通常具有高精度和分辨率，適合對頻率精度要求較高的場合。

　　FFT分析：快速傅里葉變換(FFT)可以將時域波形轉換為頻域譜，顯示信號中各個頻率分量的幅度和相位信息。通過FFT分析，可以更全面地了解信號的頻率組成，識別諧波和噪聲等成分。MSO56B的FFT分析功能強大，可以進行多種窗口函數選擇，以適應不同的信號特性。

　　三、高級應用：頻率測量中的誤差分析與補償

　　在實際應用中，頻率測量結果可能受到多種因素的影響，導致測量誤差。這些因素包括：

　　探頭帶寬限制：探頭的帶寬可能會限制頻率測量的準確性，尤其是在測量高頻信號時。選擇帶寬足夠高的探頭至關重要。

　　噪聲干擾：噪聲可能會干擾信號，導致頻率測量結果偏離真實值。使用合適的濾波器可以有效減少噪聲的影響。

　　時基抖動：時基抖動會影響頻率測量的精度。選擇合適的觸發模式和合適的時基設置可以減小時基抖動。

　　信號失真：信號在傳輸過程中的失真也會影響頻率測量。應選擇合適的傳輸線和連接方式，以最小化信號失真。

　　針對這些誤差源，用戶需要了解并掌握相應的補償方法，例如選擇合適的探頭、濾波器、觸發模式以及進行正確的校準等。

　　泰克MSO56B示波器提供了豐富的功能來進行頻率調節和測量。掌握合適的時基設置、觸發模式以及頻率計數器和FFT分析等功能，并了解誤差分析與補償方法，才能充分發揮其潛力，獲得準確可靠的測量結果。熟練運用這些技術，將極大地提高測試效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
