普源示波器以其性價比高、功能實用而受到廣大科研工作者和工程技術人員的青睞。然而，對于初學者而言，如何有效地調節波形大小，使其既清晰易于觀察，又能滿足測量需求，往往是一個需要深入了解的問題。下面將詳細解讀普源示波器波形大小的調節方法，并涵蓋各種影響因素及實際應用技巧。

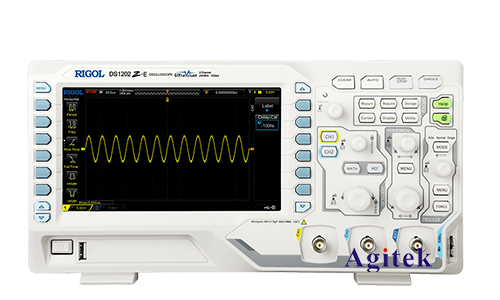

　　一、影響波形大小的因素及參數設置

　　普源示波器的波形大小，即波形在屏幕上的垂直高度和水平寬度，并非單一參數控制，而是由多個相互關聯的因素共同決定。主要包括：

　　1.垂直靈敏度(Vertical Sensitivity/Volt/Div):這是最直接影響波形垂直高度的參數。該參數通常以伏特每格(V/div)為單位表示，數值越小，波形在垂直方向上的放大倍數越大，波形越高；反之，數值越大，波形越矮。調節此參數是控制波形垂直大小的最主要手段。在普源示波器的操作面板上通常會有一個旋鈕或按鍵來直接調整垂直靈敏度。

　　2.水平掃描速度(Horizontal Sweep Speed/Time/Div):此參數以時間每格(s/div)為單位，影響波形的水平寬度。掃描速度越慢，波形在水平方向上拉伸得越長；掃描速度越快，波形則壓縮得越短。調整此參數可以改變波形在時間軸上的顯示范圍，從而影響其水平大小。

　　3.探頭衰減(Probe Attenuation):如果使用衰減探頭，探頭本身的衰減比也會影響波形的大小。例如，一個10:1的探頭會將輸入信號衰減到原來的十分之一，導致波形在屏幕上顯示的幅度變小。因此，需要根據探頭衰減比進行相應的垂直靈敏度調整。

　　4.耦合方式(Coupling):不同的耦合方式(如DC、AC、GND)也會間接影響波形顯示。例如，在AC耦合模式下，直流分量會被濾除，可能會導致波形顯示幅度發生變化。

　　5.觸發電平(Trigger Level):雖然觸發電平主要影響波形的觸發位置，但如果設置不當，也可能導致部分波形被裁剪掉，從而影響顯示大小。

　　二、普源示波器波形大小的調節步驟

　　根據上述影響因素，調節普源示波器波形大小的步驟如下：

　　1.選擇合適的探頭：根據被測信號的幅度選擇合適的探頭，并注意探頭的衰減比。

　　2.設置垂直靈敏度：根據信號的幅度和期望的波形高度，調整垂直靈敏度旋鈕或按鍵。建議先從較大的V/div值開始，逐步減小，直到波形占據屏幕的大部分垂直空間，但又不至于超出屏幕范圍。

　　3.設置水平掃描速度：根據信號的頻率和期望的波形寬度，調整水平掃描速度。觀察波形，選擇合適的掃描速度，使波形完整顯示，且細節清晰可見。通常需要多次嘗試不同的掃描速度，才能找到**值。

　　4.調整耦合方式：根據被測信號的特點選擇合適的耦合方式。

　　5.調整觸發電平：確保波形穩定地顯示在屏幕上，不會被裁剪或出現漂移。

　　6.檢查波形：仔細觀察波形，確保其大小和清晰度滿足測量需求。

　　三、實際應用中的技巧

　　1.預估信號幅度：在進行測量之前，盡量預估被測信號的幅度，以便更好地設置垂直靈敏度。

　　2.使用自動設置功能：許多普源示波器都具有自動設置功能，可以自動調整垂直靈敏度和水平掃描速度，快速找到合適的波形顯示狀態。

　　3.利用光標測量：利用示波器自帶的光標測量功能，可以精確測量波形的幅度、周期等參數。

　　4.記錄設置參數：為了方便后續分析和復現，建議記錄下每次測量的垂直靈敏度、水平掃描速度等重要參數。

　　調節普源示波器波形大小是一個系統工程，需要綜合考慮多個參數的影響。通過熟練掌握上述方法和技巧，可以有效地調整波形大小，獲得清晰、完整的波形顯示，從而提高測量精度和效率。在實際應用中，多實踐，多觀察，才能逐步掌握其精髓，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
