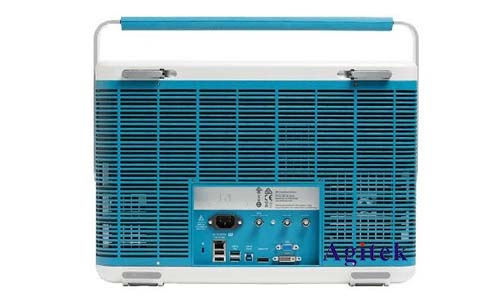

泰克MSO56B示波器電壓測量
泰克MSO56B混合信號示波器(MSO)作為一款高端測試儀器,其電壓測量功能在精度、帶寬和功能方面都具有顯著優勢,廣泛應用于電子工程、科研和工業自動化等領域。本文將深入探討MSO56B示波器的電壓測量能力,包括其測量原理、影響測量精度的因素、以及在不同應用場景中的使用方法和注意事項。
MSO56B采用高性能模數轉換器(ADC)和先進的信號處理技術,能夠精確捕捉和分析復雜的電壓信號。其高采樣率和深緩存深度使得它能夠清晰地展現信號的細節,即使是快速變化或低幅度的信號也能被準確地測量。與傳統的示波器相比,MSO56B的優勢在于其混合信號采集能力,能夠同時采集模擬信號和數字信號,這對于分析復雜的嵌入式系統和數字電路至關重要。在電壓測量方面,MSO56B提供了多種測量功能,包括:
1.自動測量功能:MSO56B具有強大的自動測量功能,可以自動測量峰峰值、平均值、均方根值(RMS)、周期、頻率、上升時間、下降時間等多種參數。用戶只需連接探頭,啟動測量功能,示波器即可自動計算并顯示相關參數。這種自動化功能極大地提高了測量效率,減少了人為誤差。
2.手動測量功能:對于需要更精細控制的測量,MSO56器提供了手動測量功能。用戶可以利用光標手動測量信號的幅度、時間間隔等參數,并可以進行更精確的測量。手動測量功能在需要精確測量特定點或區域的信號時非常有用。
3.波形數學運算:MSO56B支持多種波形數學運算,例如加法、減法、乘法、除法以及傅里葉變換等。這些功能可以幫助用戶分析復雜的信號,例如提取信號中的特定分量,或計算信號之間的相關性。通過波形數學運算,可以更精確地測量信號的特定特征,例如噪聲水平或失真度。
4.觸發功能:精確的觸發功能是保證電壓測量準確性的關鍵。MSO56B提供了多種觸發模式,例如邊沿觸發、脈寬觸發、視頻觸發等,用戶可以根據被測信號的特點選擇合適的觸發模式,確保示波器能夠準確地捕捉到感興趣的信號部分。合理的觸發設置可以有效地排除干擾信號,提高測量的可靠性。
影響MSO56B電壓測量精度的因素:
盡管MSO56B具有很高的測量精度,但一些因素仍然會影響其測量結果。這些因素包括:
探頭:探頭的帶寬、輸入阻抗和衰減比都會影響測量精度。選擇合適的探頭至關重要,探頭的帶寬應高于被測信號的最高頻率,以避免信號失真。
接地:良好的接地是保證測量精度的關鍵。不正確的接地會引入噪聲和干擾,影響測量結果。
探頭補償:為了消除探頭引入的誤差,需要進行探頭補償。MSO56B通常提供自動探頭補償功能,但用戶也需要定期進行手動補償,以確保補償?shù)臏?zhǔn)確性。
噪聲:環境噪聲和信號本身的噪聲都會影響測量精度??梢允褂脼V波器或其他噪聲抑制技術來降低噪聲的影響。
示波器自身的誤差:雖然MSO56B的精度很高,但其本身也存在一定的系統誤差。了解示波器的規格參數,例如垂直精度和時間精度,對于評估測量結果的可靠性非常重要。
MSO56B電壓測量在不同應用場景中的應用:
MSO56B的電壓測量功能廣泛應用于各種領域:
數字電路設計與調試:用于測量數字電路中的電壓脈沖、噪聲水平以及信號完整性。
模擬電路設計與調試:用于測量放大器、濾波器等模擬電路的電壓增益、帶寬和失真度。
電源設計與測試:用于測量電源的輸出電壓、紋波和效率。
嵌入式系統開發:用于測量嵌入式系統中各種傳感器和執行器的電壓信號。
汽車電子測試:用于測量汽車電子系統中的電壓信號,例如CAN總線信號和傳感器信號。
泰克MSO56B示波器憑借其強大的功能和高精度,成為電子工程領域不可或缺的測試工具。理解其電壓測量原理、影響測量精度的因素以及在不同應用場景中的使用方法,對于提高測量精度和效率至關重要,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
