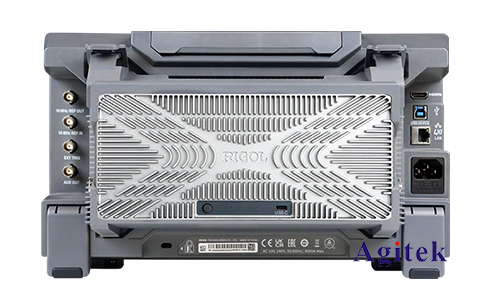

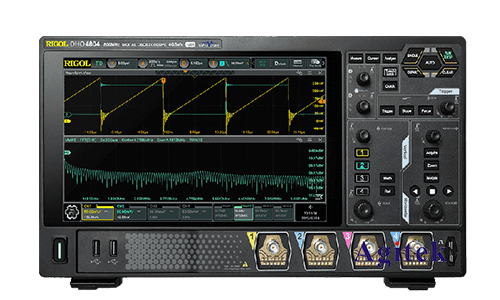

普源示波器作為一款常用的測試儀器，廣泛應用于電力電子、電機控制等領域，其對220V交流波形的精確測量至關重要。本文將深入探討使用普源示波器測試220V波形的具體方法、注意事項以及結果分析，并結合實際應用場景，闡述其在不同測試需求下的適用性和局限性。

　　首先，安全是進行高壓測量首要考慮的因素。在連接220V電源之前，務必確認示波器探頭和測試線纜的絕緣性能良好，并采取必要的安全防護措施，例如佩戴絕緣手套，使用絕緣墊，避免直接接觸裸露的導線。同時，應確保測試環境通風良好，避免潮濕，以防止觸電事故的發生。在連接探頭時，應選擇合適的探頭衰減比，以避免示波器輸入過載，損壞儀器。對于普源示波器，不同型號的輸入阻抗和最大輸入電壓有所不同，務必查閱相應的用戶手冊，選擇合適的探頭和設置，確保安全可靠地進行測量。通常情況下，會使用高壓探頭，其高壓端連接至被測220V電源，低壓端通過BNC接口連接到示波器。

　　其次，進行精確測量需要對示波器的設置進行合理的配置。這包括設置合適的電壓量程、時間刻度、耦合方式以及觸發方式等。電壓量程應根據被測電壓的大小選擇，一般選擇大于被測電壓峰值的量程，以確保波形不會發生過載或削波。時間刻度則需要根據波形的頻率選擇，以便清晰地觀察波形的細節。耦合方式通常選擇交流耦合(AC)，以濾除直流分量，只顯示交流波形。如果需要觀察直流分量，則可以選擇直流耦合(DC)。觸發方式的選擇則取決于測試目的。常用的觸發方式包括邊沿觸發、脈寬觸發等，選擇合適的觸發方式可以確保波形穩定顯示，便于觀察和分析。在實際操作中，可以先進行粗略的設置，然后根據波形顯示效果進行微調，直到獲得清晰穩定的波形。

　　在測量過程中，需要關注以下幾個關鍵參數：

　　峰值電壓(Vp)：表示波形的最大電壓值，是衡量電壓幅度的重要指標。

　　有效值電壓(Vrms)：表示波形的有效電壓值，是衡量波形能量的重要指標，通常情況下，220V指的是有效值電壓。

　　頻率：表示波形的頻率，通常為50Hz或60Hz，取決于所在地區的供電系統。

　　波形失真：包括諧波失真、尖峰噪聲等，這些失真會影響電力設備的正常運行。普源示波器通常具有FFT分析功能，可以對波形進行傅里葉變換，分析其諧波成分，量化波形失真程度。

　　相位：在多相電力系統中，相位的測量非常重要。普源示波器可以進行多通道同步采樣，從而精確測量不同相位之間的相位差。

　　除了以上參數，還可以根據具體應用需求，進行其他參數的測量，例如電壓的上升時間、下降時間、脈沖寬度等。這些參數的測量結果，可以用來判斷電源的質量、電力設備的運行狀態以及是否存在故障。

　　最后，需要對測量結果進行分析。如果波形顯示正常，則表示電源電壓穩定，符合標準要求。如果波形出現異常，例如出現諧波畸變、電壓跌落或尖峰干擾，則需要進一步分析原因，并采取相應的措施。普源示波器的高帶寬和高采樣率，可以捕捉到一些瞬態現象，例如浪涌電壓、諧振等，這對于故障診斷至關重要。

　　總而言之，使用普源示波器測試220V波形，需要遵循安全操作規程，合理配置儀器參數，并對測量結果進行仔細分析。掌握正確的測試方法和分析技巧，可以有效地利用示波器進行電力系統測試，保障電力設備的安全可靠運行。然而，需要注意的是，普源示波器并非萬能的，其測量精度和適用范圍受到自身性能參數的限制。對于一些特殊的應用場景，可能需要結合其他測試儀器，才能獲得更全面、更準確的測試結果。例如，對于高頻噪聲的測量，可能需要使用更高帶寬的示波器。因此，在選擇示波器和制定測試方案時，必須充分考慮實際應用需求，并選擇合適的儀器和方法，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
