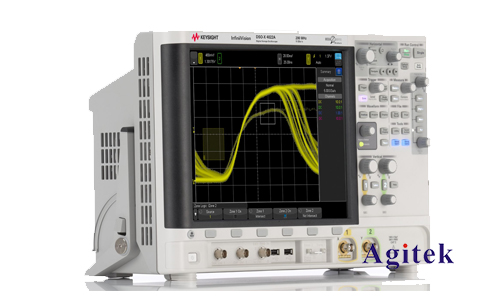

汽車電子系統日益復雜，對調試設備的要求也越來越高。是德DSOX4022A示波器憑借其優異的性能和豐富的功能，成為汽車電子工程師手中不可或缺的利器。它不僅能夠滿足基本的信號測量需求，更能深入挖掘潛在問題，幫助工程師快速高效地完成調試工作。本文將結合實際案例，深入探討DSOX4022A示波器在汽車電子調試中的應用技巧。

　　一、基礎測量與設置：高效利用示波器的基本功能

　　在進行汽車電子調試之前，熟練掌握DSOX4022A示波器的基本操作至關重要。首先，正確連接探頭至被測電路是保證測量準確性的前提。不同類型的探頭適用于不同的信號類型和幅度，選擇合適的探頭能夠避免測量誤差。例如，對于高速信號，應使用高帶寬的差分探頭，以減少噪聲干擾并獲得更精確的測量結果。其次，合理設置示波器的垂直刻度、水平刻度和觸發方式，能夠清晰地觀察到被測信號的波形特征。不同的觸發方式適用于不同的場景，例如，邊沿觸發適用于觀察周期性信號，而脈沖觸發則適用于觀察單次事件。熟練運用自動設置功能可以快速獲取信號的初步信息，為后續的深入分析奠定基礎。

　　二、信號完整性分析：確保信號的可靠傳輸

　　汽車電子系統中，信號完整性至關重要。任何信號完整性問題都可能導致系統故障或性能下降。DSOX4022A示波器能夠?qū)π盘柾暾赃M行深入分析，例如：

　　上升沿/下降沿時間測量:通過精確測量信號的上升沿和下降沿時間，可以判斷信號的傳輸速度和質量。過慢的上升沿/下降沿時間可能表明存在信號衰減或反射。

　　過沖和下沖分析:過沖和下沖是信號完整性問題的常見表現，它們會影響電路的穩定性和可靠性。DSOX4022A示波器可以準確測量過沖和下沖的幅度，幫助工程師找出問題根源。

　　眼圖分析:對于高速串行數據傳輸，眼圖分析是評估信號質量的重要手段。DSOX4022A示波器可以生成眼圖，幫助工程師直觀地觀察信號的噪聲和畸變情況。眼圖的開放度直接反映了信號的抗噪能力。

　　三、噪聲分析與故障診斷：精準定位問題根源

　　在復雜的汽車電子系統中，噪聲干擾是不可避免的。DSOX4022A示波器配備了多種噪聲分析功能，能夠幫助工程師快速定位和解決噪聲問題：

　　頻譜分析:通過進行FFT變換，將時域信號轉換成頻域信號，可以分析信號中不同頻率成分的幅度，從而識別噪聲的來源和特性。

　　數學運算功能:利用示波器的數學運算功能，可以對多個信號進行加減乘除等運算，例如，對兩個信號進行相減，可以消除共同的噪聲成分，突出感興趣的信號。

　　波形比較功能:將當前波形與參考波形進行比較，可以快速識別波形差異，從而判斷是否存在故障。

　　四、汽車總線協議分析：解碼CAN總線、LIN總線等

　　DSOX4022A示波器可以通過選配軟件來支持汽車總線協議的解碼，例如CAN總線、LIN總線等。這使得工程師能夠直接觀察總線上的數據幀，方便快速定位總線通信故障。理解總線協議的時序，以及利用示波器提供的協議解碼功能，可以極大程度地縮短調試時間。

　　五、實際案例分析:

　　例如，在調試汽車動力總成控制系統時，工程師可能需要測量發動機控制單元(ECU)輸出的點火信號。利用DSOX4022A示波器，可以精確測量點火信號的電壓、脈寬和上升/下降沿時間，并分析是否存在噪聲干擾或信號畸變。通過與規范值進行比較，可以快速判斷點火系統是否存在故障。

　　是德DSOX4022A示波器為汽車電子調試提供了強大的工具。熟練掌握其功能和技巧，可以顯著提高調試效率，降低開發成本，并確保汽車電子系統的可靠性和穩定性，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
