是德示波器觸發原理與應用

發布日期:2024-12-25 16:13:26         瀏覽數:

  示波器作為電子工程師必備的測試測量工具,其核心功能之一便是觸發。準確、高效的觸發是獲得清晰、穩定波形的基礎,直接影響著測試結果的可靠性和效率。本文將著重探討是德示波器(Keysight Oscilloscope)的觸發原理及其在不同應用場景中的實踐技巧。

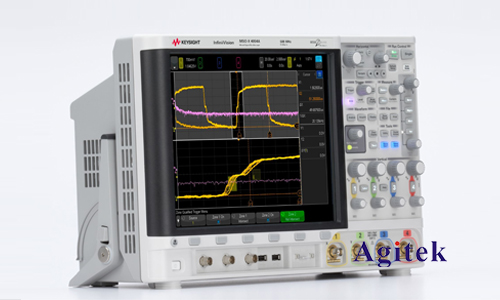

是德示波器觸發原理與應用(圖1)

  一、觸發原理概述

  示波器觸發機制的核心在于尋找并鎖定特定的信號事件,以此作為波形采集的起點。觸發系統會持續監控指定的觸發源信號,一旦滿足預設的觸發條件,示波器就會開始采集并顯示波形。如果沒有觸發事件發生,示波器則處于“等待觸發”狀態,屏幕顯示靜止或顯示上一次捕獲的波形。這個過程的核心在于觸發條件的設定,它決定了示波器何時開始采集數據。

  是德示波器提供了多種觸發模式,以適應不同的測試需求。這些模式通常包括:

  邊沿觸發(Edge Trigger):這是最常用的觸發模式,根據輸入信號跨越指定電平的上升沿或下降沿進行觸發。用戶可以設置觸發電平、耦合方式(DC、AC、HF Reject)以及觸發邊沿(上升沿或下降沿)。這對于周期性信號的觀測非常有效。

  脈沖寬度觸發(Pulse Width Trigger):根據輸入信號脈沖寬度是否滿足預設條件進行觸發。這對于檢測特定脈沖寬度異常的場合非常有用。

  斜率觸發(Slope Trigger):根據輸入信號的斜率變化進行觸發,可以檢測快速上升或下降沿。這種模式對高速信號的捕捉很有幫助。

  視頻觸發(Video Trigger):專門用于視頻信號的觸發,能夠根據視頻信號的同步信號進行觸發,從而獲得穩定的視頻波形。

  軟件觸發(Software Trigger):通過示波器的軟件界面人為觸發,用于一些特定的測試場景,例如調試代碼或手動控制測試流程。

  模式觸發(Pattern Trigger):根據輸入信號的特定模式進行觸發,能夠檢測出復雜的信號序列。這對于數據通信協議分析非常有效。

  邏輯觸發(Logic Trigger):結合多個通道的信號進行邏輯運算(例如AND、OR、XOR)后觸發,適用于多通道信號的協同分析。

  二、觸發設置與參數詳解

  正確設置觸發參數對于獲得理想的波形至關重要。常見的觸發參數包括:

  觸發源(Source):選擇用于觸發測量的信號源,可以是示波器的某個通道,或者外部觸發信號源。

  觸發電平(Level):設置觸發事件發生的電壓電平。精確的電平設置能夠有效地捕捉感興趣的信號事件。

  觸發耦合(Coupling):選擇觸發信號的耦合方式,包括直流耦合(DC)、交流耦合(AC)和高頻抑制(HF Reject)。不同的耦合方式適用于不同的信號特性。

  觸發模式(Mode):選擇合適的觸發模式,例如邊沿觸發、脈沖寬度觸發等,以適應不同的測試需求。

  滯后(Hysteresis):防止觸發噪聲引起的誤觸發。適當?shù)臏笾悼梢蕴岣哂|發穩定性。

  三、高級觸發應用

  除了基本的觸發模式,是德示波器還提供一些高級觸發功能,例如:

  序列觸發(Sequence Triggering):根據預定義的信號序列進行觸發,這對于復雜的信號分析和故障診斷非常有用。

  包絡觸發(Envelope Triggering):根據信號包絡線進行觸發,這對于檢測信號的幅度變化很有幫助。

  定時觸發(Timed Triggering):在指定的時間點進行觸發,這對于周期性信號的同步分析非常方便。

  條件觸發(Conditional Triggering):根據多個條件的組合進行觸發,這對于復雜信號的精確分析非常重要。

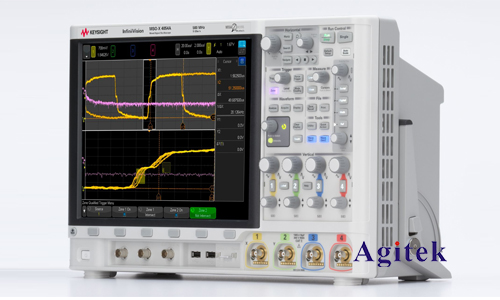

是德示波器觸發原理與應用(圖2)

  四、實際應用案例分析

  例如,在數字通信系統測試中,可以使用模式觸發來檢測特定數據包的出現;在電源電路測試中,可以使用脈沖寬度觸發來檢測電源開關的異常;在高速電路測試中,可以使用斜率觸發來檢測信號的上升沿或下降沿。通過選擇合適的觸發模式和參數設置,可以有效地提高測試效率并準確地捕捉到關鍵信號事件,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
