是德DSOX4024A示波器在磁信號測量中的應用

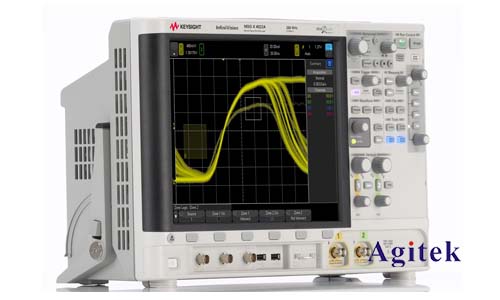

磁信號測量在眾多領域至關重要,例如電機驅動、電力電子、傳感器技術、醫學成像以及地質勘探等。準確、高效地采集和分析磁信號對于理解和控制相關系統至關重要。是德DSOX4024A是一款高性能數字示波器,其卓越的性能指標使其成為磁信號測量的理想選擇。本文將深入探討DSOX4024A在磁信號測量中的應用。
一、DSOX4024A示波器的技術優勢:
DSOX4024A擁有諸多特性使其成為磁信號測量的有力工具:
高采樣率和帶寬:DSOX4024A提供高達2 GS/s的采樣率和高達2 GHz的模擬帶寬,能夠精確捕捉快速變化的磁信號,特別適用于分析高頻磁場變化。這對于分析例如開關電源中的磁干擾或電機的高頻振蕩至關重要。
高垂直分辨率:高垂直分辨率能夠分辨微弱的磁信號變化,從而提高測量的精度和靈敏度。這在低磁場環境或需要高精度測量的應用中尤為重要。例如,在精密傳感器校準或生物磁信號檢測中,高垂直分辨率能夠顯著提升測量結果的可信度。
低噪聲設計:DSOX4024A采用低噪聲設計,有效抑制了內部噪聲對測量結果的影響,從而提高了信噪比。這對于測量微弱磁信號至關重要,能夠確保測量結果的準確性和可靠性。
豐富的觸發功能:DSOX4024A提供多種觸發模式,例如邊緣觸發、脈沖寬度觸發和視頻觸發等,可以根據具體的磁信號特點選擇合適的觸發方式,確保精準地捕捉感興趣的信號。這在分析復雜的、非周期性的磁信號時尤其有用。
強大的信號處理功能:DSOX4024A內置多種信號處理功能,例如FFT分析、數學運算和波形測量等,可以對采集到的磁信號進行深入分析,提取出有用的信息。例如,F(xiàn)FT分析可以分析磁信號的頻譜成分,識別出其中的諧波成分和干擾信號。
二、DSOX4024A在不同磁信號測量場景中的應用:
DSOX4024A能夠應用于各種磁信號測量場景:
電機驅動系統:測量電機驅動過程中產生的磁場變化,分析電機性能,檢測故障。
電力電子設備:檢測電力電子設備產生的電磁干擾(EMI),優化設備設計,確保電磁兼容性。
磁傳感器測試與標定:對磁傳感器進行測試和標定,驗證其性能指標,提高測量精度。
生物磁信號測量:在醫學研究中,用于測量人體產生的生物磁信號,例如腦磁圖(MEG)和心磁圖(MCG)。(需要配合合適的磁傳感器和屏蔽環境)
地磁場測量:配合合適的磁傳感器,進行地磁場強度和方向的測量。
三、數據采集與分析方法:
在使用DSOX4024A進行磁信號測量時,需要選擇合適的磁傳感器,并根據具體應用選擇適當?shù)奶筋^和連接線。數據采集完成后,需要利用DSOX4024A的內置信號處理功能或外接軟件進行分析。這包括但不限于FFT分析,以確定信號的頻率成分;時域分析,以確定信號的幅度和時間特性;以及各種數學運算,以去除噪聲或提取特定信號特征。
四、與其他測量儀器的協同工作:
DSOX4024A可以與其他測量儀器協同工作,例如電流探頭、電壓探頭和功率分析儀等,構建更完整的測量系統。例如,同時測量電流和磁場變化,可以分析電機的效率和損耗。
DSOX4024A憑借其高性能和豐富的功能,成為磁信號測量領域的強大工具。其在提高測量精度、效率和可靠性方面發揮著重要作用。隨著磁傳感器技術和信號處理技術的不斷發展,DSOX4024A將在未來磁測量技術中繼續扮演關鍵角色,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
