是德矢量網絡分析儀的相位噪聲抑制

發布日期:2024-12-31 11:50:20         瀏覽數:

  隨著無線通信、雷達系統以及精密儀器等技術的不斷發展,對高頻信號測量精度的要求也越來越高。相位噪聲作為一種重要的噪聲源,嚴重影響著高頻信號測量的準確性,進而影響到系統性能的評估和優化。是德(Keysight)作為全球領先的電子測量儀器供應商,其矢量網絡分析儀(VNA)在高精度、高動態范圍測量方面一直處于領先地位。本文將深入探討是德矢量網絡分析儀在抑制相位噪聲方面的先進技術,并分析其對提高測量精度和信號完整性分析的意義。

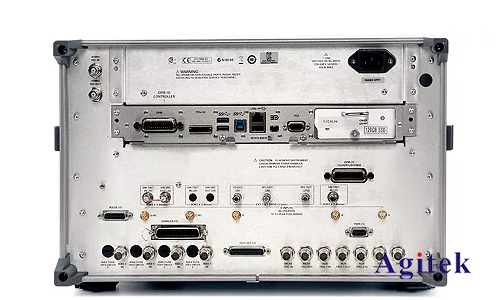

是德矢量網絡分析儀的相位噪聲抑制(圖1)

  一、相位噪聲的來源與影響

  相位噪聲是指信號頻率周圍存在的隨機相位波動,它來源于多種因素,包括:

  本振噪聲:矢量網絡分析儀的核心部件——本振,其自身的相位噪聲是主要的噪聲來源之一。本振的相位噪聲直接影響到信號的相位測量精度。

  放大器噪聲:信號在放大器中的傳輸過程中,也會引入額外的相位噪聲。高增益放大器通常會放大噪聲,因此選擇低噪聲放大器至關重要。

  混合器噪聲:在上變頻和下變頻過程中,混合器也會引入相位噪聲。

  環境噪聲:外界電磁干擾、溫度變化等環境因素也會對相位噪聲產生影響。

  相位噪聲的影響主要體現在以下幾個方面:

  降低測量精度:相位噪聲會使測量結果產生偏差,降低測量精度,特別是對于精密器件和高頻信號的測量。

  影響信號完整性:在高速數字電路和高頻通信系統中,相位噪聲會導致信號畸變,影響信號完整性,進而影響系統性能。

  增加測試時間:為了降低噪聲影響,需要進行多次測量并取平均值,從而增加測試時間。

  二、是德矢量網絡分析儀的相位噪聲抑制技術

  是德矢量網絡分析儀采用多種先進技術來抑制相位噪聲,提高測量精度:

  1.高性能本振技術:是德科技采用低相位噪聲本振設計,例如采用低噪聲振蕩器(LNXO)或鎖相環(PLL)技術,有效降低本振的相位噪聲。一些高端型號甚至采用雙通道本振或多通道本振技術,通過信號合成或差分技術進一步降低相位噪聲。

  2.高精度信號處理技術:是德VNA采用先進的數字信號處理(DSP)技術,對采集到的信號進行精確的處理和分析,例如采用數字濾波、平均濾波等技術來抑制噪聲。一些高級算法可以識別并補償相位噪聲引起的誤差。

  3.軟件校正技術:是德VNA提供多種軟件校正功能,例如誤差校正、系統校正等,可以有效補償系統自身的相位噪聲和其它誤差,提高測量精度。這通常涉及到使用已知精度高的標準件進行系統校準,并建立相應的誤差模型。

  4.先進的測量技術:例如使用時間門控技術,可以有效地減少測量過程中外部噪聲的影響,提高信噪比。此外,一些測量模式,例如平均多次測量或使用特定的觸發方式,也可以有效抑制噪聲。

  5.硬件設計優化:從硬件設計層面,是德VNA采用先進的屏蔽技術,減少外部電磁干擾的影響。此外,合理的電路設計和布局,可以降低內部噪聲的產生。

  三、提高測量精度的策略

  除了依賴儀器的硬件和軟件功能外,用戶還可以采取一些策略來進一步提高測量精度:

  選擇合適的測量參數:正確設置測量帶寬、掃頻點數等參數,可以優化測量結果,降低噪聲影響。

  優化測量環境:減少外部電磁干擾,保持穩定的溫度和濕度,可以改善測量環境,降低噪聲水平。

  使用適當?shù)男?zhǔn)標準:采用高精度校準標準件進行校準,可以提高測量精度。

  正確理解儀器功能:充分了解并掌握是德VNA的各項功能,例如噪聲參數測量等功能,可以更有效地進行噪聲抑制。

是德矢量網絡分析儀的相位噪聲抑制(圖2)

  是德矢量網絡分析儀通過結合高性能硬件設計、先進的信號處理技術和完善的軟件算法,有效地抑制了相位噪聲,極大地提高了測量精度和可靠性。用戶通過合理選擇儀器參數、優化測量環境并充分利用儀器的各種功能,可以進一步提高測量精度,滿足高精度信號測量和分析的需求,在無線通信、雷達技術、航空航天等領域發揮關鍵作用,如果您有更多疑問或需求可以關注安泰測試哦!非常榮幸為您排憂解難。
