是德示波器型號MSOX3054A與DSOX3054G對比

發布日期：2025-05-15 14:20:58 瀏覽數：

在電子測量領域，示波器作為信號分析的核心工具，其性能差異直接影響工程師的測試效率和精度。是德科技（Keysight Technologies）旗下的MSOX3054A與DSOX3054G兩款示波器，雖同屬500MHz帶寬的中端產品，但在功能配置與用戶體驗上存在顯著區別。本文從核心參數、附加功能、操作界面及擴展性四個維度展開對比，為用戶提供選型參考。

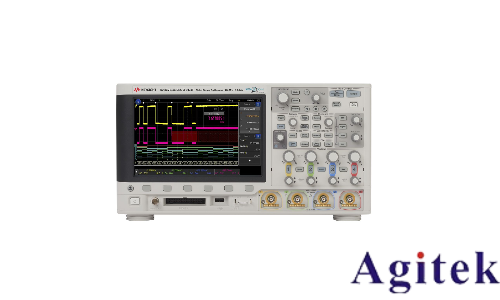

是德示波器型號MSOX3054A與DSOX3054G對比(圖1)

一、核心性能參數對比

1. 存儲深度與波形更新速率

MSOX3054A：標配2Mpts存儲深度（可選4Mpts），波形更新速率高達100萬次/秒（WVGA屏幕），支持MegaZoom IV智能內存技術，兼顧高速信號捕捉與長時間觀測。

DSOX3054G：標配4Mpts深度，同樣具備100萬波形/秒更新率，但新增“分段內存”功能，可針對性存儲特定時間段信號，適用于復雜時序分析。

2. 通道配置與采樣率

兩款機型均配備4個模擬通道+16個數字通道，但DSOX3054G在采樣率上實現優化：全通道2GSa/s、半通道4GSa/s，較MSOX3054A的2/4GSa/s配置提升細節捕捉能力。

3. 觸發與顯示技術

MSOX3054A采用傳統硬件觸發系統，搭配8.5英寸WVGA觸摸屏，操作響應速度適中。

DSOX3054G首創“區域觸摸觸發”技術，用戶可通過屏幕劃定觸發區域，快速定位異常信號；電容式觸摸屏支持多點觸控，交互效率提升30%以上。

二、附加功能與擴展性差異

1. 集成工具與協議分析

兩款機型均內置邏輯分析儀（MSO）、20MHz函數發生器（WaveGen）及多協議解碼（I2C/SPI/UART等），但DSOX3054G新增“波形直方圖”功能，通過統計分布圖表直觀展示信號抖動與噪聲，適用于高速通信系統調試。

2. 可升級性與投資保護

MSOX3054A支持后期升級帶寬至1GHz、添加數字通道或DVM電壓表模塊，但需額外購買許可證。

DSOX3054G提供“按需升級”方案，用戶可在線激活隱藏功能（如帶寬擴展、高級應用軟件），降低初期采購成本，同時保留技術迭代空間。

三、用戶體驗與生態支持

1. 操作界面與效率

MSOX3054A采用傳統旋鈕+菜單鍵設計，適合習慣硬件操作的工程師；

DSOX3054G依托8.5英寸高分辨率觸摸屏，結合一鍵自動化測量軟件（PathWave BenchVue），簡化了復雜設置流程，尤其適合教育場景或快速調試任務。

2. 售后服務與兼容性

兩者均享有是德科技全球聯保服務，但DSOX3054G標配LAN/VGA接口及云連接功能，便于團隊協作與遠程維護；MSOX3054A則需選配網絡模塊。

四、選型建議

研發與教育場景：若需高效交互與協議分析，DSOX3054G的區域觸摸觸發和波形直方圖功能可顯著縮短調試時間。

預算敏感型用戶：MSOX3054A以更低成本提供同類核心性能，后期可通過升級解鎖高級功能，適合中小實驗室或初創企業。
