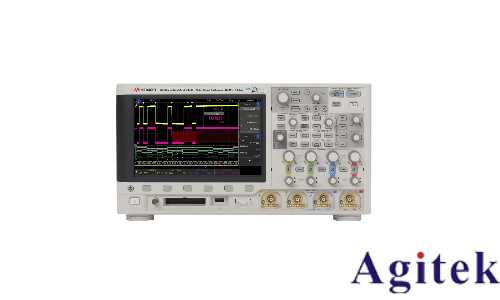

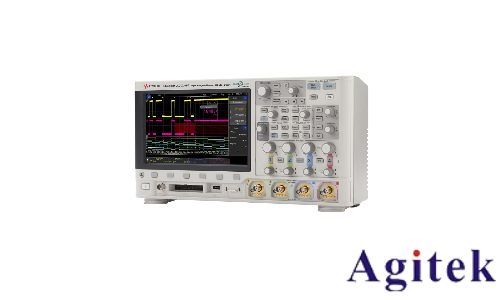

是德示波器DSOX3034A是一款功能強大的電子測量工具，廣泛應用于電路設計、故障排除和信號分析領域。本文將詳細介紹其使用方法，幫助用戶高效掌握操作技巧，提升工作效率。

一、連接與基本設置

1.連接設備：通過探頭和BNC電纜將示波器與待測設備連接。確保探頭接地端連接電路地線，信號端連接待測點。根據信號電壓范圍選擇合適的探頭類型（如高壓探頭或差分探頭）。

2.開機與顯示調整：接通電源，調整屏幕亮度、對比度，確保波形清晰可見。通過水平、垂直旋鈕初步調整波形顯示位置與比例。

二、參數設置與信號捕獲

1.時間與電壓刻度：根據信號頻率調整時基（如ns/div、μs/div），電壓刻度（如V/div）需匹配信號幅值，避免波形溢出或壓縮。

2.觸發設置：選擇觸發模式（邊沿觸發、脈沖觸發、視頻觸發等），設置觸發電平與邊沿（上升沿/下降沿）。觸發功能可穩定顯示重復信號，避免波形混亂。

3.采樣率與帶寬：DSOX3034A支持高達4GSa/s采樣率與350MHz帶寬，根據信號頻率調整參數，確保高頻細節不被丟失。

三、波形測量與數據分析

1.自動測量：利用示波器自動測量功能，一鍵獲取頻率、峰峰值、占空比等參數。適合快速檢測。

2.高級分析：通過FFT（快速傅里葉變換）進行頻譜分析，或使用數學運算（如波形疊加、差分）深入分析信號特性。

3.存儲與導出：將波形數據保存至USB或通過網絡導出，支持長時間記錄功能，便于后續離線分析。

四、高級功能與使用技巧

1.X-Y顯示模式：適用于觀察兩信號相位關系，如李薩如圖形分析。

2.探頭補償校準：定期校準探頭，確保測量精度。

3.直流/交流耦合選擇：測量含直流偏置的信號（如自感電動勢）時選擇直流耦合；分析交流噪聲時選用交流耦合。

4.Wave Inspector功能：快速定位異常波形事件，輔助故障排查。

五、注意事項

1.量程匹配：避免輸入信號超過示波器最大量程，損壞設備。

2.環境干擾：遠離強電磁場，使用屏蔽電纜減少噪聲。

3.定期校準：按廠家建議進行校準，維持測量準確性。

DSOX3034A示波器憑借其高性能與豐富的功能，成為電子工程師的得力工具。通過合理設置參數、靈活運用觸發與分析功能，用戶可精準捕捉信號特征，快速解決調試難題。掌握上述使用方法，并結合實際應用場景優化操作，將顯著提升電路設計與測試的效率。
