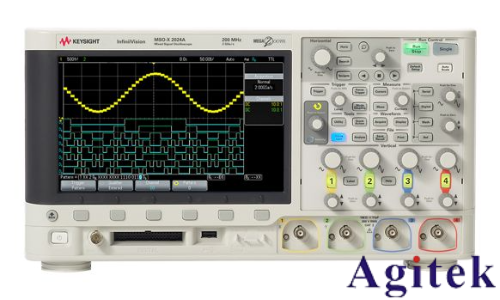

是德示波器 MSOX3032A 是一款功能強大的混合信號示波器，適用于多種電子測試場景。掌握其使用方法，能幫助工程師和科研人員高效完成信號分析與電路調試工作，以下將從多個關鍵環節介紹它的使用流程。

儀器連接與基礎設置

在使用前，需進行正確的連接。將探頭一端連接至示波器的輸入通道（如 CH1、CH2），另一端接入待測信號源。同時，根據信號特性選擇合適的探頭衰減比，常見有 1X 和 10X，若信號幅值較大，通常選用 10X 衰減以保護示波器。連接完成后，開啟示波器電源，待其完成自檢。進入系統設置，可通過按下 “Utility” 按鍵，在菜單中設置語言、日期時間等基本信息，方便后續操作與數據記錄。

信號顯示與參數調整

將信號接入通道后，示波器會自動嘗試顯示波形。若波形顯示不理想，可通過調整垂直控制和水平控制旋鈕優化。垂直控制旋鈕用于調節波形的幅值顯示，如調整垂直檔位可改變每格代表的電壓值，使波形在屏幕中完整且清晰顯示；水平控制旋鈕則控制波形的時間軸顯示，調整時基能改變每格代表的時間，確保能觀測到信號完整周期或特定細節。此外，按下 “Auto Scale”（自動量程）按鍵，示波器可快速自動設置合適的垂直檔位和時基，讓波形以**狀態呈現。

觸發功能使用

觸發是穩定顯示信號的關鍵。按下 “Trigger” 按鍵進入觸發設置菜單，首先選擇觸發源，可根據信號接入通道選擇對應通道觸發，也可選擇外部觸發等。接著選擇觸發類型，如邊沿觸發常用于捕捉數字信號的上升沿或下降沿；視頻觸發適用于視頻信號；脈寬觸發可篩選特定脈寬的信號。設置觸發閾值，即觸發信號的電平值，當信號達到該電平時示波器觸發并采集波形，通過合理設置觸發參數，能穩定顯示復雜信號，便于觀察和分析。

測量與分析

MSOX3032A 支持豐富的測量功能。按下 “Measure” 按鍵，在菜單中選擇所需測量項，如頻率、幅值、上升時間、下降時間等，示波器會自動計算并顯示測量結果。對于混合信號測試，該示波器還能進行數字通道邏輯分析，將數字信號接入數字通道后，可通過設置協議類型（如 SPI、I2C 等），實現協議解碼，直觀查看數據傳輸內容與時序。此外，利用數學運算功能，可對信號進行加、減、乘、積分、微分等運算，從不同角度分析信號特性；頻譜分析功能則能將時域信號轉換為頻域頻譜圖，幫助檢測信號中的諧波成分和頻率分布。

數據存儲與導出

完成測試后，可將波形、測量數據等進行存儲。按下 “Storage” 按鍵，選擇存儲介質（如內部存儲器、USB 存儲設備），設置存儲格式（如 CSV、圖像格式等），即可保存數據。若需將數據導出至計算機，可將 USB 存儲設備連接示波器，將數據復制到設備中，再在計算機上讀取分析，方便后續數據處理和報告撰寫。

以上便是是德示波器 MSOX3032A 的主要使用方法。若你想了解特定場景下的使用技巧，或?qū)δ承┕δ苡懈钊氲膶W(xué)習需求，歡迎隨時和安泰測試交流。
