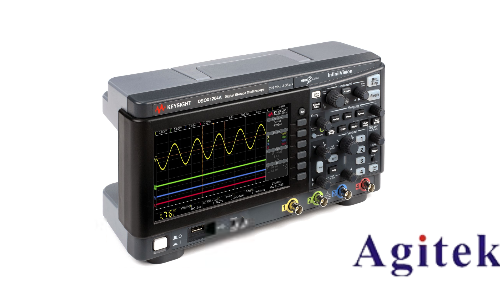

是德示波器EDUX1052A作為一款高性能數字示波器，通過連接電腦可實現波形數據的遠程控制、深度分析和長期存儲。本文將詳細介紹EDUX1052A與電腦的連接方法，幫助用戶快速完成配置并高效使用設備。

一、硬件連接準備

1. 確認接口類型

    檢查示波器和電腦的接口類型。EDUX1052A通常配備USB和以太網（LAN）接口。若電腦僅有USB接口，可直接使用USB線連接；若使用以太網連接，需準備網線，必要時可使用RJ45轉USB適配器。

2. 接地與安全

    確保示波器電源插頭插入可靠接地插座，避免靜電損傷。使用標配探頭并完成探頭補償調節，防止頻譜失真。

二、硬件連接步驟

1. USB連接（適用于快速控制）

    使用USB B型電纜連接示波器的USB端口與電腦USB接口。

    電腦自動識別設備后，安裝官方提供的IO程序庫套件（可從是德官網下載），確保軟件與硬件兼容。

2. 以太網連接（適用于遠程控制與數據共享）

    通過網線將示波器LAN端口連接到路由器或直接連接電腦網卡。

    若直連電腦，需手動設置IP地址：進入示波器菜單“Utility→System I/O→Ethernet Network Settings”，設置IP（如192.168.65.15），確保與電腦在同一網段。

三、軟件配置與連接

1. 安裝專用軟件

    從是德官網下載并安裝OpenChoice或FlexDCA等專用控制軟件，支持Windows系統。安裝過程中關閉防火墻和殺毒軟件以避免干擾。

2. 配置網絡（以太網連接時需操作）

    電腦端：進入“網絡中心→以太網→更改適配器選項”，選擇連接示波器的網絡端口（如以太網2），設置IP地址（如192.168.65.188，與示波器同一網段）。

3. 建立連接

    打開軟件，選擇連接方式為USB或以太網，輸入示波器IP地址（如192.168.65.15）。

    軟件自動識別設備型號，若未識別，手動輸入IP地址并刷新設備列表。

四、驗證與優化

1. 波形顯示與操作

    輸入已知信號（如校準信號），觀察軟件界面波形是否與示波器屏幕一致。

    在軟件中設置觸發模式、采樣率、通道配置等參數，實現精準控制。

2. 瀏覽器訪問（備用方案）

    若使用瀏覽器訪問，需注意：僅支持Internet Explorer或Microsoft Edge（在IE模式下加載），其他瀏覽器可能因安全證書問題無法顯示波形。加載時需耐心等待。

五、注意事項

防火墻設置：連接前關閉電腦和示波器的防火墻，避免通信受阻。

軟件兼容性：優先使用是德官方軟件，避免第三方工具導致功能受限。

數據存儲：利用軟件將波形保存為常見格式（如CSV、PDF），便于后續分析。

安全操作：連接時避免觸碰內部電路，確保電纜連接穩固。

通過以上步驟，用戶可靈活選擇USB或以太網方式連接EDUX1052A與電腦，實現波形捕獲、參數配置及數據管理。無論是實驗室測試還是工程調試，該連接方案均能顯著提升效率。若遇連接問題，建議參考是德官方文檔或聯系技術支持獲取幫助。
