是德示波器 MSOX3034T 校準指南

發布日期:2025-07-10 11:58:26         瀏覽數:

是德示波器 MSOX3034T 作為高精度測量?jī)x器,定期校準是保證測量數據可靠性的關鍵校準需遵循規范流程,以下為詳細操作指南。

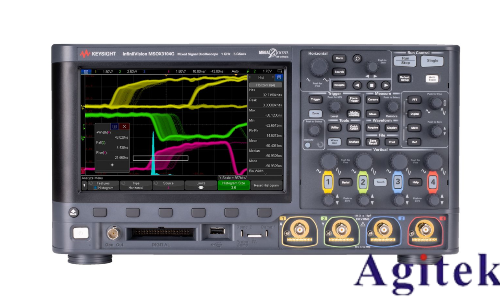

是德示波器 MSOX3034T 校準指南(圖1)


校準前準備

環境要求:校準需在溫度 23±5℃、濕度 30%-70% 的環境中進行,避免氣流、振動及電磁干擾。提前 1 小時開機預熱,確保儀器內部溫度穩定。

設備清單:需準備 9V 直流電源、標準信號發生器(如是德 E8257D)、50Ω 終端負載、校準證書有效的探頭(如 N2891A)及絕緣手套。

安全檢查:確認電源線絕緣完好,儀器接地可靠,避免校準過程中發生觸電或設備損壞。

校準步驟

進入校準模式:按下前面板 “Utility” 鍵,在菜單中選擇 “Service”,輸入管理員密碼后進入 “Calibration” 選項,選擇 “Full Calibration” 啟動全校準流程。

直流增益與偏移校準:將探頭衰減比設為 10:1,連接標準直流電壓源至 CH1 通道。按提示依次輸入 0.1V、1V、10V 標準電壓,示波器自動記錄實測值并修正偏差。完成后重復操作 CH2-CH4 通道。

時基校準:接入 1kHz 標準方波信號,在 “Time Base” 菜單中設置 100μs/div。示波器通過內置計數器比對信號周期,自動校準水平時基誤差,確保 ±0.01% 的時基精度。

觸發閾值校準:輸入 50mVpp、10kHz 正弦波,調節觸發電平至信號中點。示波器自動檢測觸發響應點,修正不同通道的觸發閾值偏差,保證觸發靈敏度一致性。

校準后驗證

信號驗證:使用 10MHz 標準信號源,檢測各通道幅值測量誤差,應≤1%;觀測 100ns 脈沖信號,上升沿測量偏差需<3%。

存儲校準數據:校準完成后,儀器自動生成校準報告,可通過 USB 接口導出存檔。同時按下 “Save/Recall” 鍵保存校準參數至內部存儲。

注意事項

校準周期建議為 1 年,若儀器經歷劇烈運輸或環境變化,需提前校準。

非授權人員不得拆解儀器內部校準電位器,否則會導致校準失效。

探頭需單獨校準,通過 “Probe Compensation” 接口輸出 1kHz 方波,調節探頭補償電容至波形無過沖。

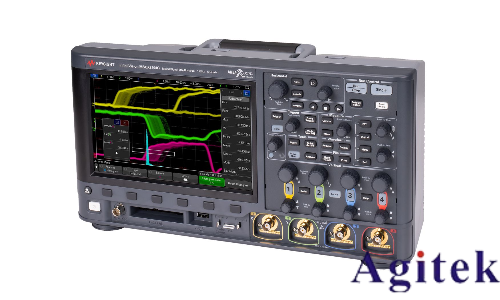

是德示波器 MSOX3034T 校準指南(圖2)

嚴格遵循上述流程,可確保 MSOX3034T 在 300MHz 帶寬內保持測量精度,為研發、生產中的信號分析提供可靠保障。
