使用RTH1004解碼RS232/UART信號的設置

　　要使用RTH1004對RS232/UART信號進行解碼，必須進行以下設置：

您必須借助以下選件以使用 RTH 執行 CAN 總線分析：

R&S?RTH-K2 UART/RS232 觸發和解碼 (1325.9975.02)

RTH 使用手冊（版本：1326.1578.02 ─ 15）第 9.4 章（從第 198 頁開始）介紹了此選件的相關信息。手冊還概述了 UART 接口。請使用 RTH 執行以下步驟，以便測量 UART/RS-232 信號信息：

合適的測量設置方法如下（RS232 和 UART TTL 電平的設置方法與此相同）：

將 CH1 連接至串行總線信號源，確保數據通過端口傳輸

確定選擇 Scope 模式（[MODE]-“Scope”）

按下 <PRESET>

按下 <AUTO SET>

將時基更改為 100 ms/div，確保提供足量數據以進行測試

下列所有步驟將需要上下滾動菜單以找到所需的菜單項。

觸摸屏幕右下角的 R&S 標志然后選擇“Bus”，打開總線菜單

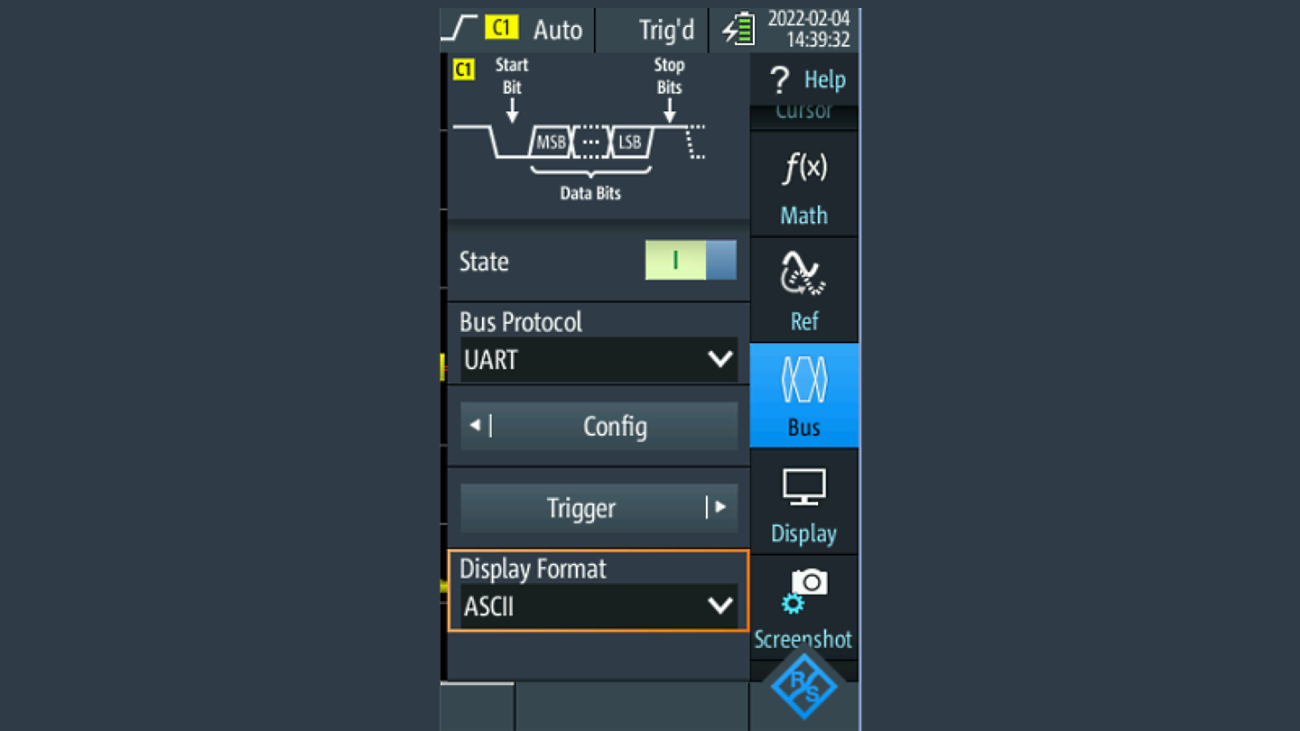

將“Bus Protocol”更改為 UART，將“State”更改為“I”

設置“Display Format”，例如設為 ASCII

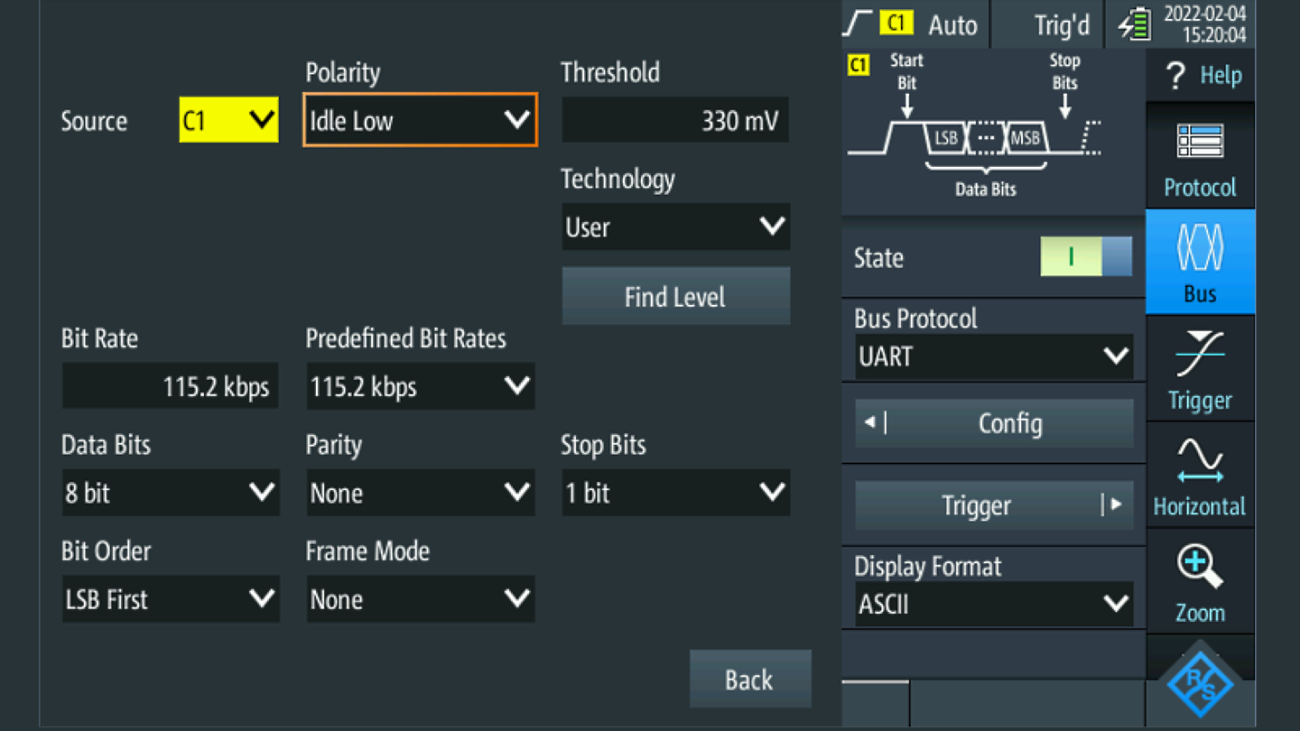

選擇“Config”，打開新菜單

對于 RS232 和 UART TTL，“Polarity”必須分別設為“Idle Low”和“Idle High”

說明：UART 為 TTL 電平，空閑狀態為高電平。

RS232 在電平轉換后反轉（+/-3 至 +/-15 V），因此空閑狀態為低電平。

這可能是儀器顯示錯誤/轉換字符的原因。

“Find Level”自動更改“Threshold”和“Technology”設置

設置通信參數（例如針對 RS232 設置 Bit Rate、Data Bits、Parity、Stop Bits，并將 Bit Order 設為 LSB First）

按下“Back”

現在再次按下 R&S 標志，退出菜單。如果正確完成所有設置，您將可以看到如下屏幕：

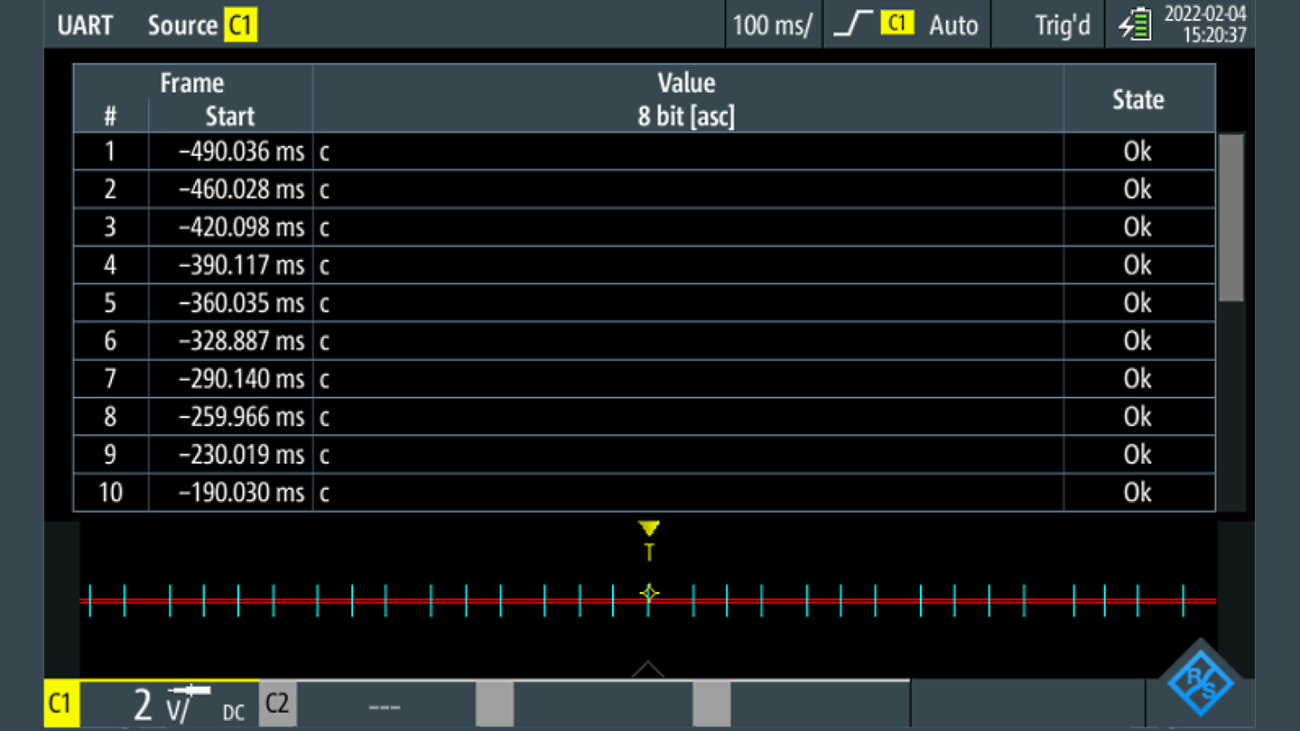

還能夠以列表格式顯示內容：

按下 <MODE>，然后選擇“Protocol”

將顯示解碼表
