泰克示波器測電解紋波的原理

發布日期:2024-04-12 11:45:23         瀏覽數:

  電解紋波是電解電容器中交流成分的疊加,它會影響電路的性能和穩定性。測量電解紋波對于評估電容器的性能至關重要。泰克示波器作為一種高精度測量儀器,可以準確地測量電解紋波。本文將詳細介紹泰克示波器測量電解紋波的原理。

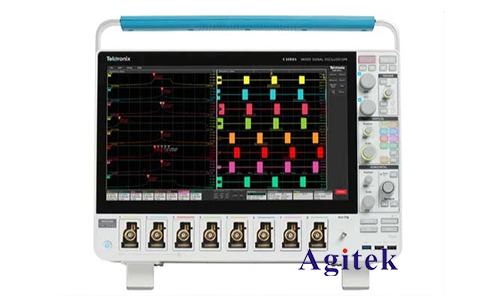

泰克示波器測電解紋波的原理(圖1)


  測量原理

  泰克示波器測量電解紋波的原理是基于示波器的高輸入阻抗和高帶寬。示波器的輸入阻抗通常為1MΩ,這可以有效地防止對被測電路產生負載效應。示波器的帶寬通常為數百MHz,這可以準確地捕捉電解紋波的高頻成分。

  當泰克示波器連接到電解電容器時,示波器會測量電容器兩端的電壓。由于電解紋波的存在,電容器兩端的電壓會產生交流成分的疊加。示波器通過其高輸入阻抗和高帶寬,可以準確地捕捉到這個交流成分,并將其顯示在屏幕上。

  測量步驟

  使用泰克示波器測量電解紋波的步驟如下:

  1.連接示波器:將示波器的探頭連接到電解電容器的兩端。

  2.設置示波器:設置示波器的垂直靈敏度和時間基準,以獲得合適的波形顯示。

  3.測量紋波:觀察示波器屏幕上的波形,并測量交流成分的峰峰值電壓。這個峰峰值電壓就是電解紋波的幅值。

  影響因素

  影響泰克示波器測量電解紋波精度的因素有:

  示波器的輸入阻抗:輸入阻抗越低,對被測電路的負載效應越大,測量結果越不準確。

  示波器的帶寬:帶寬越低,捕捉高頻紋波成分的能力越差,測量結果越不準確。

  探頭的電容:探頭的電容會對測量結果產生影響,需要進行校準。

  被測電路的特性:被測電路的阻抗和頻率也會影響測量結果。

  應用

  泰克示波器測量電解紋波的應用廣泛,包括:

  評估電解電容器的性能:測量電解紋波可以評估電解電容器的容量、等效串聯電阻(ESR)和漏電流等性能指標。

  故障診斷:電解紋波過大可能是電解電容器故障的征兆。通過測量電解紋波,可以診斷電解電容器的故障。

  電路設計和驗證:在電路設計和驗證過程中,需要測量電解紋波以確保電路的穩定性和性能。

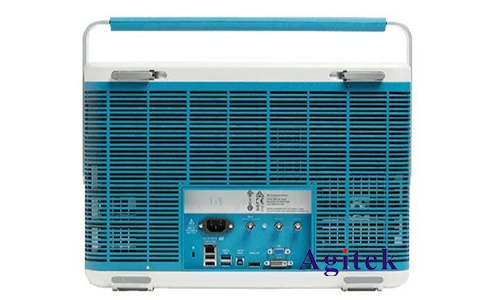

泰克示波器測電解紋波的原理(圖2)


  泰克示波器憑借其高輸入阻抗、高帶寬和高精度,可以準確地測量電解紋波。通過了解泰克示波器測量電解紋波的原理和步驟,可以有效地評估電解電容器的性能和診斷電路故障,從而保證電路的穩定性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
