泰克TBS1102C測試直流電流

發布日期:2024-04-12 11:47:07         瀏覽數:

  泰克TBS1102C示波器是一款功能強大的數字示波器,具有廣泛的測量功能,包括直流電流測量。直流電流測量在電子設計和故障排除中至關重要,本文將詳細介紹使用泰克TBS1102C示波器進行直流電流測量的步驟和注意事項。

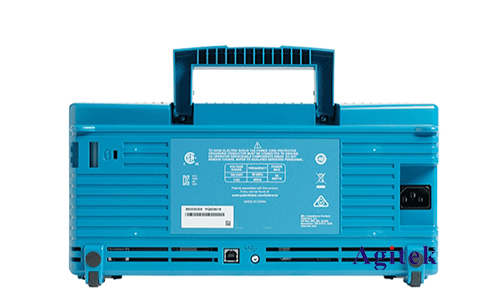

泰克TBS1102C測試直流電流(圖1)


  儀器準備

  在進行直流電流測量之前,需要準備以下儀器:

  泰克TBS1102C示波器

  直流電流探頭(例如,泰克A621)

  被測電路

  連接設置

  1.連接探頭:將直流電流探頭的輸入端連接到被測電路中,輸出端連接到示波器的CH1或CH2輸入通道。

  2.設置探頭衰減:根據被測電流的大小,設置探頭的衰減比。例如,對于10A的電流測量,設置衰減比為10:1。

  3.接地:確保探頭的接地端連接到示波器的接地端。

  測量步驟

  1.設置示波器:設置示波器的垂直刻度為電流單位(例如,安培),水平刻度為時間單位(例如,秒)。

  2.校準探頭:使用示波器的探頭校準功能,校準直流電流探頭。

  3.選擇測量模式:選擇示波器的直流電流測量模式,通常稱為“DC”。

  4.調整觸發:調整觸發設置,以確保穩定可靠的波形顯示。

  5.測量電流:從示波器屏幕上讀取電流波形的峰值或均值,根據需要進行計算。

  注意事項

  安全第一:在進行任何測量之前,請務必遵守所有安全規定。

  選擇合適的探頭:選擇與被測電流范圍相匹配的直流電流探頭。

  校準探頭:定期校準探頭,以確保測量精度。

  接地連接:確保探頭的接地端牢固連接,以避免測量誤差。

  避免過載:不要超過探頭的最大輸入電流范圍,否則可能會損壞探頭或示波器。

  考慮環境因素:測量環境的溫度、濕度和電磁干擾可能會影響測量精度。

  應用示例

  直流電流測量在電子設計和故障排除中有著廣泛的應用,例如:

  電源電路的電流消耗分析

  電機和驅動器的電流波形監測

  傳感器和執行器的電流特性測量

  電路故障的診斷和排除

泰克TBS1102C測試直流電流(圖2)


  泰克TBS1102C示波器是一款功能強大的工具,可以準確可靠地測量直流電流。通過遵循本文中概述的步驟和注意事項,工程師和技術人員可以充分利用示波器的測量能力,從而提高電子設計和故障排除的效率和準確性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
