泰克示波器TBS1102C測電壓的使用方法
作為一名專業工程師,選擇合適的測試工具對我們的工作至關重要。在眾多示波器中,泰克(Tektronix)TBS1102C以其高性價比和優越性能贏得了廣泛的贊譽。本文將詳細介紹如何使用泰克TBS1102C示波器測量電壓。
準備工作
在開始測量之前,確保您已經準備好以下設備和配件:

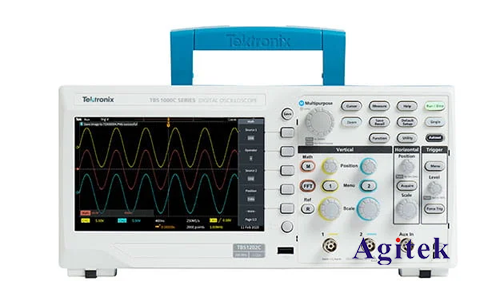

1.泰克TBS1102C示波器
2.探頭(通常標配的是P6100探頭)
3.被測電路或信號源

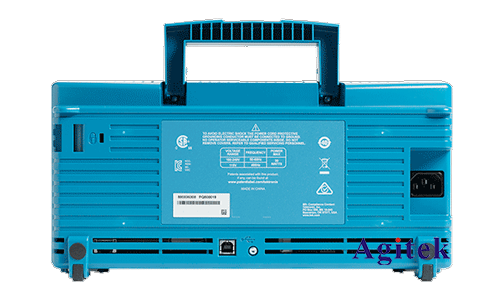

4.適配器和電源線
確保示波器和所有配件都處于良好狀態,沒有任何物理損壞。然后,按照以下步驟進行設置:
1.連接電源并打開示波器。插上電源線,按下前面板上的電源按鈕,等待示波器啟動。
2.連接探頭。將探頭插入示波器的輸入通道(CH1或CH2),通常位于前面板的右側。
校準探頭
在進行實際測量之前,首先需要校準探頭,以確保測量的準確性。探頭校準步驟如下:
1.連接探頭到校準信號端口。TBS1102C前面板上有一個方波校準信號輸出端口,通常標有“PROBE COMP”。
2.調整探頭補償電容。在示波器屏幕上觀察到方波信號后,使用探頭上的小螺絲刀調整探頭補償電容,直到方波的上升和下降沿完全垂直。
設置示波器參數
現在,我們可以開始設置示波器的參數以進行電壓測量:
1.選擇輸入通道。按下示波器前面板上的“CH1”或“CH2”按鈕,激活相應的通道。
2.設置探頭衰減比。根據您使用的探頭,設置適當?shù)乃p比(例如,1X或10X)。通常,探頭上會有一個開關,您也需要在示波器上進行相應設置。這可以通過按下通道按鈕,然后調整屏幕上的探頭設置來完成。
3.調整垂直刻度和水平刻度。根據信號的預期電壓范圍,調整垂直刻度(VOLTS/DIV)和水平刻度(TIME/DIV),以便在屏幕上清晰顯示信號。
4.選擇觸發模式。選擇合適的觸發模式(例如,自動觸發或邊沿觸發),并設置觸發電平,以確保信號穩定顯示。
進行電壓測量
所有設置完成后,您可以開始測量電壓:
1.連接探頭到被測點。將探頭的接地夾連接到電路的地,探頭尖端連接到需要測量的電壓點。
2.觀察并記錄信號。在示波器屏幕上觀察信號波形,并使用垂直和水平控制按鈕進行微調,直到波形清晰可見。
3.測量和記錄電壓值。使用屏幕上的光標測量功能或示波器的自動測量功能,可以直接讀取電壓值。TBS1102C提供多種自動測量功能,如峰峰值、平均值和RMS值等,非常方便。
提示和技巧
1.注意探頭接地:探頭的接地連接非常重要。錯誤的接地可能導致測量誤差甚至損壞設備。
2.適當設置觸發電平:確保觸發電平設置合理,以獲得穩定的信號顯示??梢栽谛盘柕闹虚g位置設置觸發電平,確保信號不會因觸發不當而跳動。
3.使用自動設置功能:TBS1102C有一個自動設置(AUTOSET)功能,可以快速調整示波器的參數,使信號在屏幕上**顯示。按下前面板上的“AUTOSET”按鈕即可。
4.定期校準:示波器和探頭需要定期校準,以確保測量的準確性。遵循制造商的校準建議和周期。
使用泰克TBS1102C示波器測量電壓并不復雜,只需按照上述步驟和提示進行操作,您就能獲得準確、可靠的測量結果。通過掌握這些基本操作,您不僅可以提升工作效率,還能更好地理解和分析電子電路中的信號,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
