泰克MDO4034C示波器測試紋波方法

發布日期:2024-04-29 14:34:39         瀏覽數:

  紋波是指疊加在直流信號上的交流成分,它會影響電路的性能和穩定性。示波器是測量紋波的重要工具,本文將介紹使用泰克MDO4034C示波器測量紋波的方法。

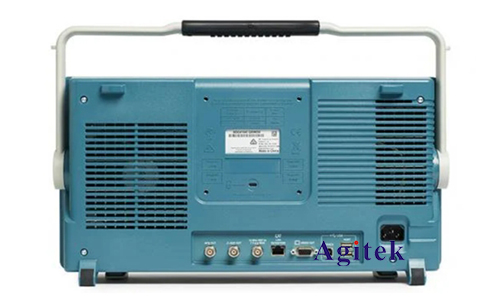

泰克MDO4034C示波器測試紋波方法(圖1)

  1.儀器準備

  泰克MDO4034C示波器

  被測電路

  探頭

  2.連接設置

  將探頭連接到被測電路的輸出端。

  將示波器的輸入通道設置為直流耦合。

  設置示波器的垂直刻度和時間基準,以便清晰地觀察紋波信號。

  3.測量方法

  啟動示波器,觀察被測電路的輸出波形。

  使用示波器的測量功能,測量紋波的峰峰值、均方根值或有效值。

  記錄測量結果,并與電路設計要求進行比較。

  4.注意事項

  選擇合適的探頭,確保探頭的帶寬和輸入阻抗與被測電路匹配。

  設置合適的垂直刻度和時間基準,以便清晰地觀察紋波信號。

  使用示波器的測量功能,測量紋波的峰峰值、均方根值或有效值。

  記錄測量結果,并與電路設計要求進行比較。

  5.案例分析

  案例一:測量穩壓電源的紋波

  被測電路:穩壓電源

  探頭:10:1無源探頭

  垂直刻度:10mV/div

  時間基準:1ms/div

  測量結果:紋波的峰峰值為50mV,均方根值為10mV。

  案例二:測量音頻放大器的紋波

  被測電路:音頻放大器

  探頭:1:1無源探頭

  垂直刻度:100mV/div

  時間基準:100μs/div

  測量結果:紋波的峰峰值為100mV,均方根值為20mV。

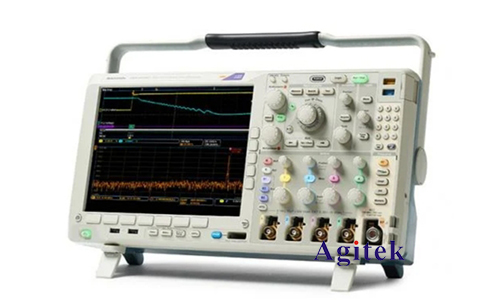

泰克MDO4034C示波器測試紋波方法(圖2)

  使用泰克MDO4034C示波器測量紋波的方法簡單易行,可以有效地測量紋波的峰峰值、均方根值或有效值。在實際應用中,應根據被測電路的特性選擇合適的測量方法和參數設置,以獲得準確的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
