普源示波器如何測量電壓

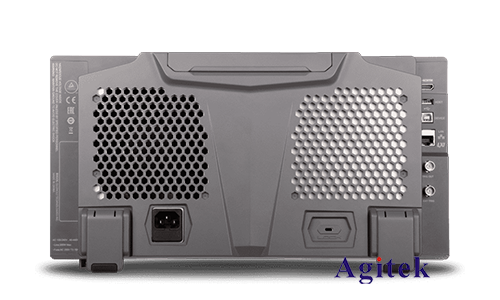

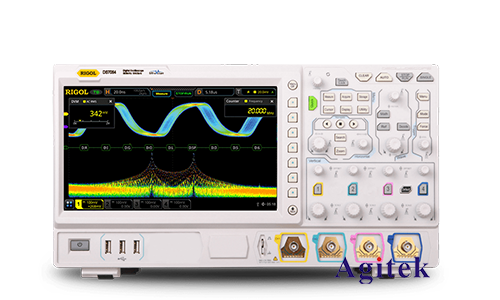

普源示波器是一種功能強大的電子測量儀器,可以測量各種電信號,包括電壓、電流、頻率和時間等。本文將詳細介紹如何使用普源示波器測量電壓,包括連接方式、參數設置、波形觀察和測量結果記錄等步驟。
1.連接方式
首先,將被測電壓信號連接到示波器的輸入通道。普源示波器通常有兩個或四個輸入通道,每個通道都有一個BNC連接器。將被測信號的正極連接到示波器的輸入通道,負極連接到示波器的接地端子。
2.參數設置
連接完成后,需要設置示波器的參數,包括:
時間基準:設置示波器的時間基準,即每格代表的時間長度。時間基準的選擇取決于被測信號的頻率。對于低頻信號,可以選擇較大的時間基準,例如10ms/格;對于高頻信號,可以選擇較小的時間基準,例如1us/格。
電壓范圍:設置示波器的電壓范圍,即每格代表的電壓值。電壓范圍的選擇取決于被測信號的幅值。對于幅值較小的信號,可以選擇較小的電壓范圍,例如1V/格;對于幅值較大的信號,可以選擇較大的電壓范圍,例如10V/格。
觸發方式:設置示波器的觸發方式,即如何啟動波形的顯示。常用的觸發方式包括上升沿觸發、下降沿觸發和電平觸發等。
3.波形觀察
設置完成后,即可觀察被測信號的波形。示波器屏幕上會顯示被測信號的電壓隨時間變化的曲線。通過觀察波形,可以了解被測信號的幅值、頻率、波形形狀等信息。
4.測量結果記錄
觀察完波形后,可以記錄測量結果。示波器可以顯示被測信號的峰值、峰峰值、平均值、有效值等參數。這些參數可以幫助我們更準確地分析被測信號的特性。
5.案例分析
以下是一個使用普源示波器測量交流電的案例:
被測信號:交流電220V
時間基準:10ms/格
電壓范圍:100V/格
觸發方式:上升沿觸發
連接完成后,觀察示波器屏幕,可以看到一個正弦波形的波形。波形的峰值約為310V,峰峰值約為620V,頻率約為50Hz。
6.注意事項
使用普源示波器測量電壓時,需要注意以下事項:
選擇合適的探頭。探頭是連接被測信號和示波器之間的重要工具。不同的探頭有不同的衰減比,需要根據被測信號的幅值選擇合適的探頭。
注意接地。示波器的接地端子必須連接到可靠的接地,以確保測量結果的準確性。
注意安全。在測量高壓信號時,要特別注意安全,避免觸電危險。
普源示波器是一種功能強大的電子測量儀器,可以準確地測量各種電信號的電壓。本文介紹了如何使用普源示波器測量電壓,包括連接方式、參數設置、波形觀察和測量結果記錄等步驟。希望本文能夠幫助您更好地使用普源示波器,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
