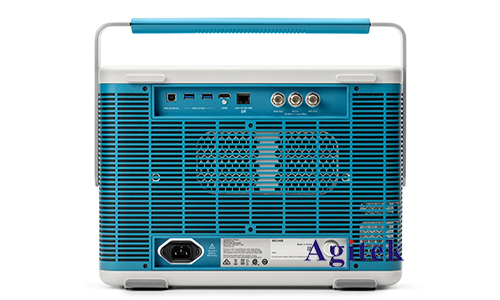

在電子工程領域，泰克示波器以其高精度和可靠性在各種測試和測量應用中占據了重要位置。尤其是在開關電源的設計與調試過程中，示波器是不可或缺的工具之一。當我們遇到開關電源跳閘的問題時，使用泰克示波器可以幫助我們快速診斷問題，確保電源的穩定性和安全性。

　　什么是開關電源跳閘？

　　開關電源跳閘通常是由于過載、短路或電路中的其他異常情況引起的保護機制啟動。跳閘保護設計旨在防止設備損壞或火災等危險情況的發生。盡管這些保護機制是必要的，但頻繁的跳閘會影響系統的正常運行，甚至可能指示存在潛在的問題。

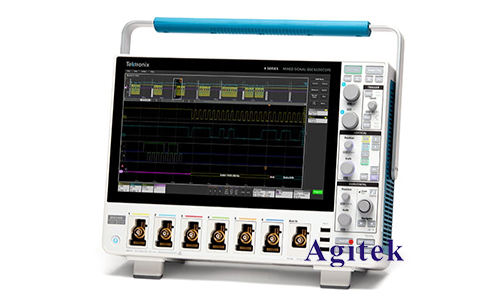

　　使用泰克示波器進行故障排查

　　泰克示波器憑借其高采樣率和多功能性，可以對開關電源跳閘的原因進行詳細分析。以下是一個典型的步驟，以幫助您使用泰克示波器排查和解決開關電源跳閘問題：

　　1.設置和連接

　　首先，將泰克示波器連接到開關電源的關鍵測試點。通常，這包括輸入電壓、輸出電壓、開關節點電壓以及電流測量點。確保使用適當?shù)奶筋^和附件，以獲得準確的測量數據。

　　2.配置示波器

　　為了捕捉瞬態事件，您需要配置示波器的觸發條件。泰克示波器具有豐富的觸發選項，您可以設置邊沿觸發、脈沖寬度觸發或欠幅觸發等。對于開關電源跳閘問題，邊沿觸發是常用的選擇，可以幫助您捕捉到跳閘前后的波形變化。

　　3.捕捉和分析波形

　　一旦設置好觸發條件，開始捕捉波形。觀察輸入電壓和輸出電壓的變化，注意任何異常的波形，如過電壓或欠電壓。同時，檢查開關節點的波形是否有不正常的尖峰或噪聲，這些都可能是跳閘的原因。

　　泰克示波器的高級功能，如自動測量和波形分析，可以幫助您快速識別異常。例如，使用頻譜分析功能可以檢測電源中的高頻噪聲源；而使用波形記錄功能，可以回放跳閘前后的波形變化，深入了解事件發生的過程。

　　4.定位問題根源

　　通過對捕捉到的波形進行分析，您可以逐步縮小問題范圍。比如，如果發現輸入電壓出現異常波動，可能是電源線路或濾波器的問題；如果輸出電壓波形出現過大的紋波，可能是負載或反饋控制電路的問題。

　　常見問題與解決方法

　　1.輸入電壓異常：如果輸入電壓波形顯示出明顯的波動或噪聲，檢查電源線和濾波電容是否正常。更換損壞的元件，確保輸入電源的穩定性。

　　2.輸出電壓不穩定：輸出電壓的不穩定可能由于負載過重或反饋回路不正常。使用示波器檢查負載電流的波形，確保負載在設計范圍內。同時，檢查反饋電路中的元件，如光耦和控制芯片。

　　3.開關節點異常：開關節點的波形應為典型的PWM波形。如果出現異常尖峰或噪聲，檢查開關晶體管和驅動電路是否正常。過大的尖峰可能是由寄生電感或電容引起的，可以通過調整電路布局或添加緩沖電路來解決。

　　4.過熱問題：如果開關電源過熱導致跳閘，檢查散熱片和風扇是否工作正常。使用示波器監控電流波形，確保電源沒有過載運行。

　　泰克示波器在開關電源跳閘問題的故障排查中發揮著關鍵作用。通過正確設置和使用示波器，工程師可以迅速定位問題的根源，并采取適當?shù)拇胧┘右越鉀Q。這不僅提高了故障排查的效率，還提高了電源系統的可靠性和安全性。

　　在實際操作中，工程師應充分利用泰克示波器的各種功能，包括自動測量、波形記錄和頻譜分析等。這些功能不僅提高了測試的精度，還大大簡化了故障排查的過程。通過不斷積累經驗和優化測試方法，我們可以更加高效地解決開關電源的各種問題，確保電子設備的穩定運行，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
