泰克MDO34示波器試紋波方法

發布日期:2024-05-15 11:48:16         瀏覽數:

  在電力電子和電源設計中,準確測量電源紋波是確保系統性能和穩定性的重要環節。泰克MDO34混合域示波器憑借其強大的功能和直觀的界面,成為許多工程師的理想選擇。本文將詳細介紹如何使用泰克MDO34示波器進行紋波測量,并提供一些實用的技巧和注意事項。

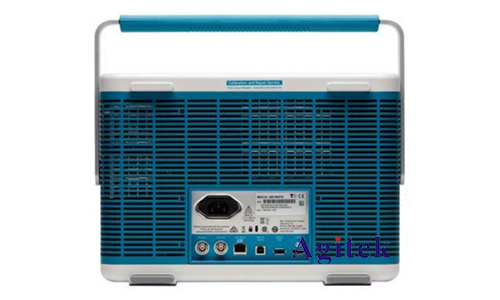

泰克MDO34示波器試紋波方法(圖1)

  1.準備工作

  首先,確保示波器和被測設備都已經正確連接和通電。使用泰克MDO34進行紋波測量時,需要以下基本設備:

  -泰克MDO34示波器

  -高質量的探頭(如泰克TPP1000)

  -連接電纜和探頭配件

  -被測電源設備

  2.設置示波器

  a.探頭連接

  1.選擇合適的探頭:對于紋波測量,建議使用高帶寬、低噪聲的探頭。泰克的TPP1000探頭是一個不錯的選擇,其帶寬為1 GHz,非常適合捕捉高頻紋波信號。

  2.正確連接探頭:將探頭的接地線盡量短,以減少噪聲和干擾。確保探頭尖端牢固地連接到被測電源的輸出端。

  b.配置示波器

  1.通道設置:選擇一個通道連接探頭,然后在示波器上激活該通道。調整垂直刻度(V/div),使信號在屏幕上清晰可見。通常,初始設置為50 mV/div,然后根據實際信號進行微調。

  2.時間基準:設置時間基準(Time Base)以合適的比例捕捉紋波信號。建議從1μs/div開始,根據信號頻率和特點進行調整。

  3.觸發設置:為了獲得穩定的波形,設置合適的觸發模式??梢赃x擇邊沿觸發(Edge Trigger),并設置觸發電平稍高于紋波信號的最低電平。

  3.波形捕捉和分析

  a.波形捕捉

  1.調整示波器:在連接探頭和設置示波器后,調整垂直和水平刻度,使紋波信號在屏幕上顯示得更清晰??梢允褂梅糯蠊δ苓M(jìn)一步觀察細節。

  2.穩定波形:通過調整觸發電平和觸發類型,確保波形穩定顯示。對于紋波測量,可能需要多次調整觸發設置以捕捉最真實的信號。

  b.數據分析

  1.波形測量:使用示波器的自動測量功能,可以快速獲得紋波的峰峰值(peak-to-peak)、均值和RMS值等關鍵參數。這些數據對于評估電源的性能至關重要。

  2.頻譜分析:泰克MDO34提供了頻譜分析功能,可以將時域信號轉換為頻域信號,幫助識別紋波的頻率成分。通過頻譜分析,可以了解哪些頻率成分是主要的干擾源,從而采取相應的濾波措施。

  4.提高測量精度的技巧

  1.減小接地回路:接地回路越短,測量精度越高。使用探頭的短接地附件或直接將探頭接地線與信號接地短接。

  2.避免干擾:在測量過程中,盡量遠離強干擾源,如大功率開關電源、變頻器等。這些設備產生的電磁干擾可能會影響示波器的測量結果。

  3.校準探頭:定期校準探頭,確保其性能穩定。探頭性能的衰減會直接影響測量的準確性。

  5.常見問題和解決方案

  1.噪聲干擾:如果發現測量信號中噪聲較多,可以通過使用帶有良好屏蔽性能的探頭,或者在探頭連接處加裝屏蔽罩來減少噪聲干擾。

  2.波形不穩定:調整觸發電平和模式,確保波形穩定顯示。如果仍不穩定,可以嘗試使用平均模式(Average)來減少隨機噪聲的影響。

  3.測量誤差:定期檢查探頭和示波器的校準狀態,確保測量設備處于**狀態。此外,使用更高帶寬的探頭也能提高測量精度。

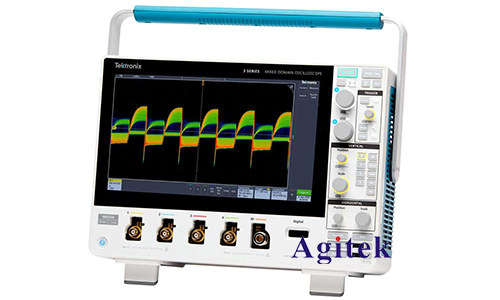

泰克MDO34示波器試紋波方法(圖2)

  使用泰克MDO34示波器進行電源紋波測量,不僅可以獲得高精度的數據,還能通過其強大的分析功能,對紋波的頻率成分進行深入分析。通過本文介紹的方法和技巧,相信您能夠更好地利用泰克MDO34示波器,完成高效準確的紋波測量,為電源設計和調試提供可靠的數據支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
