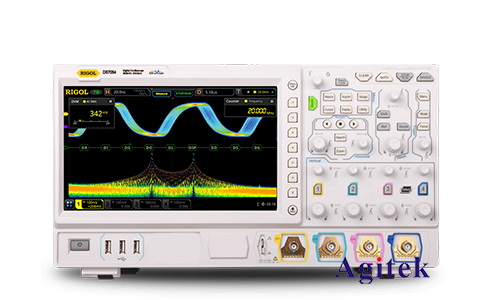

在電子測量和測試領域，普源示波器（RIGOL Oscilloscope）作為一種高效、精確且功能豐富的測量工具，廣泛應用于科研、教學和工業生產中。對于初學者和專業工程師來說，了解如何正確使用普源示波器進行電壓測量是一個至關重要的技能。本文將詳細介紹如何使用普源示波器測量電壓，并提供一些實用的技巧和建議。

　　1.準備工作

　　1.1確認設備和配件

　　首先，確保您擁有以下設備和配件：

　　-普源示波器

　　-示波器探頭

　　-被測電路或設備

　　-電源線和信號線

　　1.2校準示波器探頭

　　在進行測量之前，必須先校準示波器探頭，以確保測量結果的準確性。校準步驟如下：

　　1.將探頭連接到示波器的校準輸出端。

　　2.打開示波器，觀察屏幕上顯示的波形。

　　3.調整探頭的補償電容，直到波形的上升沿和下降沿不再有過沖或欠沖現象為止。

　　2.連接和設置

　　2.1連接探頭

　　將示波器探頭連接到被測電路的測試點。探頭的接地夾需連接到電路的地。確保連接穩固，避免松動導致測量誤差。

　　2.2選擇通道

　　大多數普源示波器有多個通道，可以同時測量多個信號。選擇一個未使用的通道，并將探頭插入相應的BNC接口。

　　2.3設置示波器參數

　　根據待測信號的特性，設置示波器的時基和垂直靈敏度：

　　-時基設置：調整時基（Time Base）以合適的時間間隔顯示信號的周期。例如，若測量的信號頻率為1 kHz，可以將時基設置為1 ms/div。

　　-垂直靈敏度：根據信號的電壓幅度，調整垂直靈敏度（Vertical Scale）。例如，若預計信號電壓在0-5V范圍內，可將垂直靈敏度設置為1V/div。

　　3.測量和觀察

　　3.1調整觸發

　　為了穩定顯示信號，需正確設置觸發（Trigger）。選擇適當?shù)挠|發源（如Ch1）、觸發模式（如邊沿觸發），并調整觸發電平，使波形穩定顯示在屏幕上。

　　3.2觀察波形

　　通過調整水平和垂直位置旋鈕，使波形居中并充滿屏幕，方便觀察和測量。使用光標或自動測量功能，可以直接讀取電壓值。

　　4.數據記錄與分析

　　4.1使用光標測量

　　普源示波器通常配備光標功能，方便精確測量波形上的電壓和時間差。通過設置兩個垂直光標，可以直接測量某一點的電壓。

　　4.2使用自動測量功能

　　許多普源示波器具備自動測量功能，如峰峰值電壓（Vpp）、平均值電壓（Vavg）、有效值電壓（Vrms）等。啟用這些功能，可以快速獲得準確的測量結果。

　　4.3存儲和導出數據

　　現代普源示波器支持將測量數據存儲到U盤或通過USB接口傳輸?shù)诫娔X。這樣不僅方便數據記錄和分析，還能生成報告和文檔。

　　5.實用技巧和建議

　　5.1使用合適的探頭衰減比

　　根據信號的電壓范圍選擇合適的探頭衰減比（如1X、10X），以確保測量準確且不超出示波器輸入范圍。

　　5.2注意信號干擾

　　在高頻或高精度測量中，信號干擾是一個重要因素。盡量使用屏蔽線，保持探頭接地良好，并減少周圍電子設備的干擾。

　　5.3定期校準示波器

　　為了保持測量精度，建議定期校準示波器?？梢月?lián)系普源官方或有資質的校準機構進行專業校準。

　　6.常見問題及解決方案

　　6.1測量波形不穩定

　　-檢查觸發設置是否正確。

　　-確認探頭連接穩固。

　　-嘗試降低或增加時基和垂直靈敏度。

　　6.2讀數不準確

　　-確認探頭衰減比設置正確。

　　-校準探頭。

　　-使用自動測量功能進行驗證。

　　使用普源示波器測量電壓并不復雜，但需要一定的細心和技巧。通過正確的準備工作、合理的設置以及有效的數據記錄和分析，可以獲得準確的測量結果。希望本文對您的工作有所幫助，祝您在電子測量領域取得更多成功，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
