泰克MSO66B示波器測量頻率的方法

發布日期:2024-05-16 11:53:57         瀏覽數:

  泰克MSO66B是一款高性能的混合信號示波器,適用于各種信號測量和分析需求。對于工程師來說,準確測量信號的頻率是非常重要的。本文將詳細介紹如何使用泰克MSO66B示波器測量頻率,并分享一些提高測量精度的小技巧。

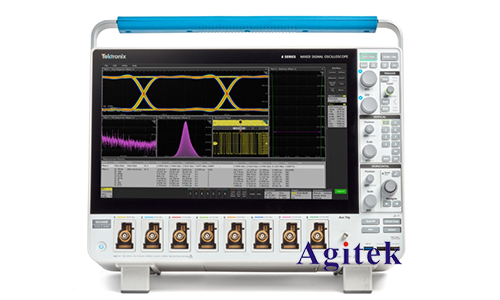

泰克MSO66B示波器測量頻率的方法(圖1)

  準備工作

  在開始測量之前,需要完成以下準備工作:

  1.連接示波器:將待測信號通過探頭連接到示波器的輸入通道。確保探頭的接地夾和信號地相連,以減少噪聲干擾。

  2.選擇通道:打開示波器,選擇你連接信號的通道。你可以通過前面板上的通道按鈕(如CH1,CH2等)來選擇。

  3.調節示波器設置:調整示波器的垂直和水平時基,以便清晰地顯示信號波形。垂直刻度應設置為適當?shù)姆?格,以便波形在屏幕上占據合適的位置。水平時基應設置為適當?shù)臅r間/格,以便能清晰地看到一個或多個完整的周期。

  頻率測量方法

  1.自動測量:

  泰克MSO66B示波器提供了自動測量功能,這使得頻率測量變得非常簡單。操作步驟如下:

  -確保信號穩定并顯示在屏幕上。

  -按下示波器前面板上的“MEASURE”按鈕,進入自動測量菜單。

  -在測量菜單中,選擇“Add Measurement”(添加測量),然后在列表中找到“Frequency”(頻率)選項。

  -選擇你希望測量的通道,然后按“OK”確認。示波器將自動計算并顯示信號的頻率。

  2.手動測量:

  如果希望了解測量的具體過程或者遇到自動測量無法使用的情況,可以通過手動測量來確定頻率。步驟如下:

  -使用“CURSOR”功能:按下示波器上的“CURSOR”按鈕,進入光標菜單。

  -選擇“Time”(時間)光標模式。

  -使用旋鈕將光標放置在波形的兩個相鄰峰值上,確保光標精確地對齊。

  -示波器屏幕上將顯示兩個光標之間的時間差Δt(周期T)。

  -頻率f可以通過公式f=1/T計算得出。

  3.FFT(快速傅里葉變換)分析:

  對于復雜的信號,可以使用FFT功能來進行頻率分析。FFT可以將時域信號轉換到頻域,顯示出信號的頻譜成分。步驟如下:

  -確保信號在屏幕上穩定顯示。

  -按下“Math”按鈕進入數學運算菜單。

  -選擇“FFT”選項,并選擇要進行FFT分析的通道。

  -設置合適的頻率范圍和顯示設置。示波器將顯示頻譜圖,主峰對應的頻率即為信號的主要頻率成分。

  提高測量精度的技巧

  1.探頭校準:確保探頭已經正確校準。探頭校準錯誤會導致測量誤差。

  2.減少噪聲:使用探頭的接地夾與被測信號的地緊密連接,減少環境噪聲的干擾。

  3.帶寬限制:在測量低頻信號時,可以開啟示波器的帶寬限制功能(如20MHz帶寬限制),以減少高頻噪聲的影響。

  4.平均功能:對于噪聲較大的信號,可以使用示波器的平均功能,通過對多個波形進行平均,減少隨機噪聲的影響,提高測量精度。

  5.采樣率:選擇合適的采樣率。采樣率過低可能會導致失真,采樣率過高可能會帶來大量無用數據,增加處理負擔。通常采樣率應至少為信號頻率的10倍。

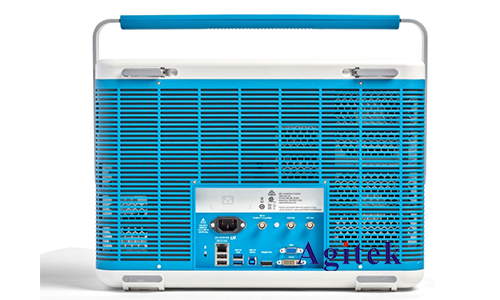

泰克MSO66B示波器測量頻率的方法(圖2)

  泰克MSO66B示波器是一個功能強大的工具,能夠幫助工程師高效準確地測量信號頻率。通過合理利用自動測量、手動測量和FFT分析功能,并結合一些提高測量精度的技巧,你可以輕松獲得精確的頻率測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
