普源示波器怎么設置干擾

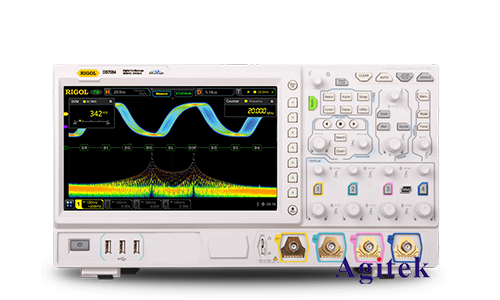

作為一名專業的電子工程師,在使用普源示波器時,確保信號的準確性和穩定性是至關重要的。干擾是一個不可避免的問題,但通過正確的設置和技巧,我們可以有效地減少干擾,提升測量的準確性。下面將介紹如何設置普源示波器來應對干擾。
1.理解干擾的來源
在開始設置示波器之前,了解干擾的來源是關鍵。干擾通常分為以下幾類:
-電源干擾:來自電源的高頻噪聲或紋波。
-環境干擾:來自周圍設備的電磁輻射,例如無線電設備、移動電話等。
-接地回路干擾:由于不正確的接地引起的干擾信號。
2.基本設置調整
2.1接地和屏蔽
確保示波器和被測電路有一個良好的接地。使用短的接地引線,并盡量減少接地回路面積。此外,使用屏蔽電纜和屏蔽盒來減少環境電磁干擾的影響。
2.2帶寬限制
普源示波器提供帶寬限制選項,可以在測量低頻信號時有效減少高頻噪聲。通過進入示波器的設置菜單,找到帶寬限制選項(通常標記為“Bandwidth Limit”),將其設置為合適的值,例如20MHz或200MHz,具體視所測信號的頻率范圍而定。
2.3探頭補償
探頭補償是確保示波器測量準確的關鍵步驟。連接探頭到示波器的校準信號輸出端,調整探頭上的補償電容,使波形達到**狀態(通常為方波無過沖或欠沖)。這可以有效減少由于探頭引入的測量誤差。
3.高級設置調整
3.1觸發設置
觸發設置是示波器捕捉穩定波形的關鍵。正確的觸發可以有效減少不必要的干擾信號。普源示波器提供多種觸發模式,包括邊沿觸發、視頻觸發、脈寬觸發等。對于一般信號,選擇邊沿觸發,并調整觸發電平至信號的中間位置。此外,可以使用噪聲抑制觸發模式來減少干擾。
3.2平均處理
普源示波器通常帶有平均處理功能。通過在“采集”或“平均”選項中設置平均次數(如4次、8次或16次),示波器會對多次采樣結果進行平均處理,從而有效減少隨機噪聲。這對觀測低幅值信號非常有幫助。
3.3數字濾波器
使用數字濾波器可以進一步減少特定頻率的干擾。普源示波器通常提供低通、高通、帶通和帶阻濾波器。根據干擾信號的頻率,選擇合適的濾波器類型和截止頻率。例如,如果干擾主要來自高頻信號,可以使用低通濾波器來衰減這些高頻干擾。
4.實際操作案例
案例一:電源干擾的抑制
在測量電源電路時,常常會遇到電源紋波干擾。首先,確保示波器和被測電路有良好的接地。然后,使用帶寬限制功能將帶寬設置為20MHz,避免高頻干擾進入測量信號。接著,調整觸發設置,選擇邊沿觸發,并適當調整觸發電平,確保波形穩定顯示。最后,啟用平均處理功能,設置平均次數為8次,進一步平滑波形,減少噪聲。
案例二:環境電磁干擾的應對
在一個高電磁環境中進行測量,如工業現場,環境電磁干擾可能會顯著影響測量結果。此時,使用屏蔽電纜連接探頭,并盡量減少探頭引線的長度。啟用數字濾波器,根據干擾信號的頻率,選擇合適的帶阻濾波器,設置截止頻率來抑制特定頻率的干擾信號。
通過合理的設置和使用技巧,可以有效減少干擾對普源示波器測量結果的影響。確保良好的接地和屏蔽、正確的帶寬限制、適當?shù)挠|發設置、啟用平均處理以及使用數字濾波器,都是優化示波器測量準確性的關鍵步驟,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
