安捷倫示波器怎么抓波形

發布日期:2024-05-16 12:00:19         瀏覽數:

  安捷倫(Agilent)示波器是電子工程師和技術人員常用的工具,用于觀察和分析電信號的波形。掌握如何正確使用示波器抓取波形,是進行電子測量和測試的基本技能。下面為您詳細介紹如何使用安捷倫示波器進行波形抓取,并提供一些實用的技巧和注意事項。

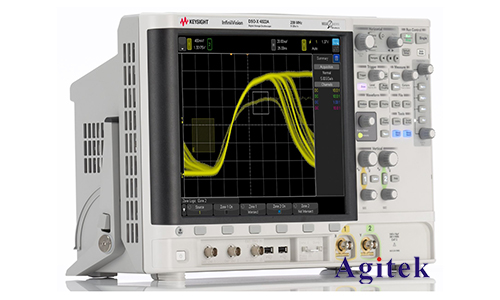

安捷倫示波器怎么抓波形(圖1)

  第一步:準備工作

  1.設備檢查和連接

  -檢查示波器和探頭:確保示波器和探頭在使用前處于良好狀態,沒有物理損壞。檢查探頭是否匹配您所使用的示波器。

  -連接探頭:將探頭連接到示波器的輸入通道。通常,示波器會有多個輸入通道,可以選擇一個合適的通道進行測量。

  -校準探頭:大多數現代示波器配有探頭校準功能。將探頭連接到校準輸出端口,調整探頭上的補償電容,使示波器上顯示的方波波形沒有失真。

  2.被測電路的準備

  -接地連接:確保示波器探頭的地線與被測電路的地相連。這是確保測量準確性和安全性的關鍵步驟。

  -選擇測量點:根據需要選擇測量點,將探頭連接到被測電路的指定點上。

  第二步:基本設置

  1.垂直系統設置

  -選擇通道:選擇要使用的通道,并確保該通道已開啟。

  -設置靈敏度:調整垂直靈敏度(也稱為電壓刻度),使得信號波形能夠適當?shù)仫@示在屏幕上。開始時可以選擇較大的電壓范圍,逐步縮小以獲得更詳細的波形。

  -調整位置:調整垂直位置,使得波形在屏幕上居中顯示,便于觀察。

  2.水平系統設置

  -設置時間基準:調整水平時基(也稱為時間刻度),選擇合適的時間范圍,使得波形能夠完整地顯示在屏幕上。一般來說,時間基準需要根據信號頻率進行調整。

  -調整觸發:觸發系統是示波器捕捉穩定波形的關鍵。設置觸發電平和觸發類型(如上升沿觸發、下降沿觸發等),確保波形在屏幕上穩定顯示。

  第三步:波形抓取和分析

  1.觸發設置

  -邊沿觸發:這是最常用的觸發模式,適用于大多數信號。設置觸發電平,使得示波器在信號上升或下降到指定電壓時捕捉波形。

  -脈寬觸發和視頻觸發:對于一些特殊信號,可以選擇其他觸發模式,如脈寬觸發(適用于脈沖信號)和視頻觸發(適用于視頻信號)。

  2.自動設置功能

  -現代安捷倫示波器通常配有自動設置功能(Auto Setup),可以根據輸入信號自動調整垂直和水平設置。這對初學者非常有用,但在一些復雜情況下,手動調整可能會更精確。

  3.信號捕捉

  -單次捕捉:對于一次性事件或不重復的信號,可以使用單次捕捉模式。按下“單次”按鈕,示波器將在觸發條件滿足時捕捉并顯示一個波形周期。

  -連續捕捉:對于連續信號,選擇“運行/停止”按鈕,使示波器連續捕捉并更新波形顯示。

  第四步:數據分析和保存

  1.波形測量

  -使用示波器的測量功能,可以直接在屏幕上顯示信號的關鍵參數,如頻率、周期、峰峰值、電壓均值等。這些自動測量功能可以大大提高工作效率和準確性。

  2.波形存儲

  -大多數安捷倫示波器支持將波形數據存儲到內部存儲器或外部USB設備中。選擇“保存”按鈕,根據提示將波形數據保存到指定位置,以便日后分析或記錄。

  3.使用數學功能

  -示波器的數學功能允許對波形進行進一步分析,如FFT頻譜分析、加法、減法、乘法和除法等操作。通過這些功能,可以深入了解信號的頻率成分和其他特性。

  第五步:常見問題和解決方法

  1.信號不穩定

  -檢查觸發設置,確保觸發電平和模式正確。

  -檢查探頭連接,確保接地良好,沒有松動。

  2.波形失真

  -校準探頭,確保補償電容設置正確。

  -檢查測量范圍和帶寬,確保示波器和探頭能夠處理被測信號的頻率。

  3.無信號顯示

  -確認通道已開啟,并檢查垂直和水平設置,確保沒有設置錯誤。

  -檢查被測電路,確認信號確實存在。

安捷倫示波器怎么抓波形(圖2)

  通過以上步驟,您可以熟練地使用安捷倫示波器抓取和分析電信號波形。在實際操作中,靈活運用示波器的各種功能和設置,可以幫助您更加高效地完成測量任務,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
