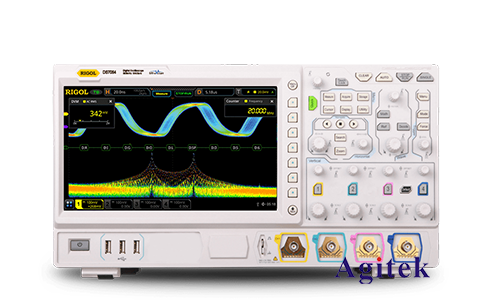

普源示波器（Rigol）以其卓越的性能和用戶友好的界面在電子測試測量領域廣受歡迎。對于工程師來說，測量脈沖信號是常見的任務之一。下面將詳細介紹如何使用普源示波器進行脈沖信號的測量。

　　一、準備工作

　　1.設備準備：

　　-普源示波器（如DS1000Z系列）

　　-探頭（通常包括在示波器中）

　　-被測電路或信號源

　　2.連接示波器和被測電路：

　　-將探頭連接到示波器的通道輸入端（如CH1）。

　　-確保探頭接地夾夾在被測電路的地線上。

　　-將探頭尖端連接到脈沖信號的測試點。

　　3.探頭校準：

　　-在測量前，先進行探頭的校準?？梢岳檬静ㄆ髑懊姘迳系摹疤筋^校準”信號來調整探頭補償，使其達到**狀態。

　　二、基本設置

　　1.通道設置：

　　-打開示波器，選擇被連接的通道（如CH1）。

　　-根據脈沖信號的幅度，調整垂直靈敏度（V/div），使信號在屏幕上清晰可見。

　　-調整時基（time/div），使一個或多個脈沖周期能完整顯示在屏幕上。

　　2.觸發設置：

　　-觸發模式選擇“邊沿觸發”，這通常是測量脈沖信號的**選擇。

　　-設置觸發電平，將其調至略高于或低于脈沖的靜態電平，以確保觸發穩定。

　　-選擇觸發源為相應的通道（如CH1）。

　　3.垂直和水平位置調整：

　　-通過調整垂直位置，使信號的基線位于屏幕中央。

　　-調整水平位置，使脈沖的上升沿或下降沿對齊在觸發點。

　　三、測量參數

　　1.幅度測量：

　　-使用光標或自動測量功能，測量脈沖的高電平、低電平以及幅度（高電平與低電平之間的差值）。

　　2.時間參數測量：

　　-脈寬（Pulse Width）：使用光標測量脈沖的寬度，即上升沿到下降沿之間的時間。

　　-上升時間（Rise Time）和下降時間（Fall Time）：通過自動測量或光標功能，測量信號從10%上升到90%和從90%下降到10%所需的時間。

　　-周期（Period）和頻率（Frequency）：利用示波器的自動測量功能，計算脈沖的周期和頻率。

　　3.占空比（Duty Cycle）：

　　-占空比是脈沖寬度與周期的比值，通常以百分比表示。通過自動測量功能，可以直接讀取。

　　四、深入分析

　　1.噪聲和干擾分析：

　　-在脈沖信號測量過程中，可能會出現噪聲和干擾。利用示波器的FFT功能，可以對信號進行頻譜分析，確定干擾的頻率成分。

　　2.模板測試：

　　-對于嚴格的脈沖信號要求，可以使用模板測試功能，設定信號的允許偏差范圍，快速檢測信號是否符合規范。

　　3.參數統計：

　　-如果需要長時間監測脈沖信號，可以利用示波器的參數統計功能，記錄并統計脈沖信號的各項參數，如幅度、脈寬、周期等的變化情況。

　　五、注意事項

　　1.探頭補償：

　　-定期檢查并校準探頭補償，以確保測量的準確性。

　　2.接地問題：

　　-確保探頭的接地夾牢固連接到電路的地線上，以防止地回路引入的干擾。

　　3.防止過載：

　　-避免探頭或示波器輸入端口過載，選擇合適的衰減比（如10X），以保護設備。

　　4.信號完整性：

　　-確保測量過程中，信號完整性不受外界干擾影響，可以使用屏蔽線或短接線減少干擾。

　　使用普源示波器測量脈沖信號是一項基本且重要的技能，通過合理的設置和操作，可以獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
