普源DS1054Z示波器測電壓的使用方法

發布日期:2024-05-17 11:58:20         瀏覽數:

  作為專業工程師,使用普源DS1054Z示波器進行電壓測量是我們?nèi)粘9ぷ髦蟹浅V匾囊徊糠?。這款示波器以其高性價比、強大的功能和易用的界面,深受廣大工程師的喜愛。下面我將詳細介紹如何正確使用DS1054Z進行電壓測量,以確保測量的準確性和高效性。

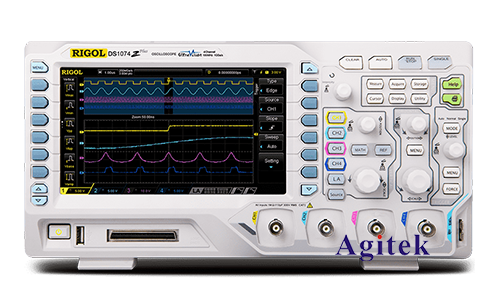

普源DS1054Z示波器測電壓的使用方法(圖1)

  一、準備工作

  1.設備檢查:

  -電源連接:確保示波器連接到穩定的電源,并開啟電源開關。

  -探頭檢查:檢查探頭是否完好無損,探頭類型(1X/10X)是否選擇正確,并進行校準。

  -通道設置:確認所有要使用的通道是否處于激活狀態,并調整通道耦合(AC/DC),通常測量電壓時使用DC耦合。

  2.探頭校準:

  -校準連接:將探頭連接到示波器的校準端口。

  -調整探頭補償:觀察波形是否平直,無明顯的過沖或欠沖,必要時調整探頭的補償電容。

  二、基本操作步驟

  1.連接探頭到被測電路:

  -探頭接地:將探頭的接地夾子連接到電路的公共地。

  -探頭尖端:將探頭尖端連接到被測點,確保接觸良好,避免松動或虛接。

  2.通道配置:

  -電壓范圍:根據被測信號的預期電壓,調整示波器的垂直偏移和電壓范圍,使信號位于屏幕的中間位置。

  -時間基準:根據信號的頻率,調整時間基準(時基)設置,使一個完整的周期或多個周期能清晰地顯示在屏幕上。

  -觸發設置:選擇合適的觸發源(通常為CH1),調整觸發電平,使示波器能夠穩定捕捉到重復的信號波形。

  3.讀取和分析波形:

  -波形測量:使用光標功能或自動測量功能,讀取峰峰值電壓、平均電壓、頻率等參數。

  -數據保存:如果需要保存波形數據,可通過USB接口導出波形圖片或數據文件,便于后續分析。

  三、進階操作技巧

  1.使用數學功能:

  -DS1054Z提供了豐富的數學運算功能,如加法、減法、乘法和FFT分析。使用這些功能可以對信號進行更深入的分析。例如,通過FFT分析,可以得到信號的頻譜成分。

  2.應用示波器的串行解碼功能:

  -對于需要調試串行通信協議(如I2C、SPI、UART)的工程師,DS1054Z的串行解碼功能非常有用。通過啟用并配置相應的解碼選項,可以實時解碼并顯示串行數據,極大地方便了調試工作。

  3.利用自動測量功能:

  -示波器提供了多種自動測量選項,如周期、頻率、占空比、上升時間和下降時間等。這些自動測量功能可以顯著提高測量效率和準確性,減少手動讀取數據的誤差。

  4.設置波形記錄和回放:

  -DS1054Z具備波形記錄和回放功能,可以記錄一定時間內的波形變化。這對于捕捉和分析間歇性或隨機發生的信號異常非常有幫助。

  四、常見問題與解決方案

  1.波形不穩定:

  -觸發設置錯誤:檢查觸發源、觸發電平和觸發模式是否正確。

  -探頭連接問題:確保探頭與被測點接觸良好,探頭接地夾子連接可靠。

  2.測量值不準確:

  -探頭衰減比設置錯誤:確認示波器和探頭的衰減比(如1X/10X)設置一致。

  -校準問題:定期校準探頭和示波器,確保測量準確性。

  3.顯示信號噪聲過大:

  -接地環路:避免形成接地環路,確保單點接地。

  -屏蔽和濾波:在高噪聲環境下使用屏蔽和濾波技術,減少外界干擾對信號的影響。

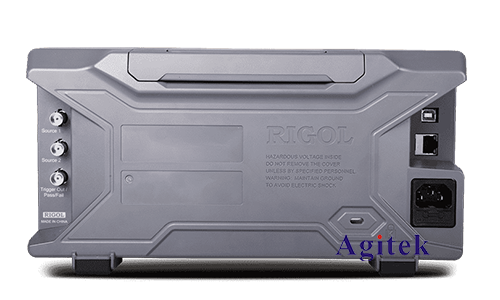

普源DS1054Z示波器測電壓的使用方法(圖2)

  使用普源DS1054Z示波器進行電壓測量是工程師日常工作中的基礎技能。通過正確的操作和配置,可以準確地捕捉和分析各種電壓信號。無論是簡單的直流電壓測量,還是復雜的時域、頻域分析,DS1054Z都能提供強大的支持。希望這篇文章能幫助大家更好地掌握示波器的使用技巧,提高工作效率和測量精度,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
