在電源設計與測試領域，直流紋波的測量是一個至關重要的步驟。直流紋波的存在可能會對電路的穩定性和性能產生不利影響，因此精確測量和分析紋波是工程師不可忽視的任務。下面將詳細介紹如何使用安捷倫示波器進行直流紋波測量，幫助工程師們更好地掌握這一技能。

　　什么是直流紋波？

　　直流紋波（DC Ripple）是疊加在直流電壓上的交流成分，通常來源于電源的整流和濾波過程中。紋波電壓的大小和頻率可能會影響電路的噪聲性能和穩定性，因此測量直流紋波是電源設計與驗證的重要環節。

　　選擇合適的示波器

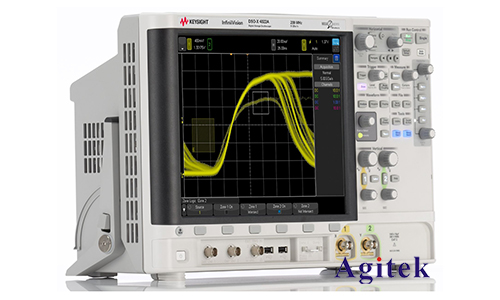

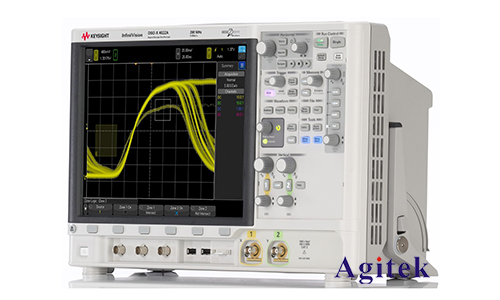

　　在測量直流紋波時，選擇合適的示波器是關鍵。安捷倫（現為Keysight）提供了一系列高性能示波器，具有高帶寬和高分辨率，非常適合這類測量任務。常見的型號包括InfiniiVision系列和Infiniium系列，它們具備良好的噪聲性能和高靈敏度。

　　測量前的準備

　　1.探頭選擇與連接：

　　-使用高質量的無源探頭（如10:1探頭）進行測量。這類探頭具有較高的輸入阻抗和較低的電容，能夠有效減少對被測電路的負載效應。

　　-確保探頭連接牢固，避免松動和不良接觸引起的誤差。

　　2.帶寬限制：

　　-示波器和探頭的帶寬應適合直流紋波的頻率范圍。通常情況下，20 MHz的帶寬限制足以覆蓋大部分電源紋波的頻譜。

　　3.設置示波器參數：

　　-時間基準：設置適當?shù)臅r(shí)間基準以顯示完整的紋波周期。

　　-電壓范圍：選擇適當?shù)碾妷悍秶垣@得**的分辨率和精度。

　　-觸發設置：使用邊沿觸發模式，設置合適的觸發電平確保波形穩定顯示。

　　測量步驟

　　1.直流耦合模式：

　　-將示波器設置為直流耦合模式，以確保測量的是直流電壓上的交流成分。

　　2.信號平均：

　　-啟用信號平均功能，減少隨機噪聲的影響，從而更精確地測量紋波。

　　3.數據采集：

　　-使用示波器的存儲和采集功能，捕獲足夠長時間段的波形，以便分析紋波的頻譜和幅度特性。

　　4.頻譜分析：

　　-使用示波器的FFT（快速傅里葉變換）功能，分析直流紋波的頻譜，確定紋波的主要頻率成分及其幅度。

　　測量結果分析

　　-紋波幅度：

　　-從示波器波形中讀取紋波的峰值到峰值電壓（Vp-p），這是評價電源紋波大小的一個重要指標。

　　-頻譜成分：

　　-分析FFT結果，了解紋波的頻率成分。不同頻率的紋波可能對電路的影響不同，需要特別關注高頻成分，因?yàn)樗鼈兏菀遵詈系矫舾须娐分小?/span>

　　注意事項

　　1.接地問題：

　　-確保示波器和被測電路的接地良好，避免地環路引入的噪聲。

　　2.測量環境：

　　-避免在高噪聲環境中進行測量，如有必要，可使用屏蔽箱或其他屏蔽措施減少環境噪聲對測量的干擾。

　　3.探頭校準：

　　-定期校準示波器和探頭，確保測量結果的準確性。

　　使用安捷倫示波器測量直流紋波是一個技術性很強的任務，但只要掌握了正確的方法和技巧，就能獲得準確可靠的結果。關鍵在于選擇合適的設備、合理設置參數、仔細進行測量和分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
