泰克MDO3034示波器是一款功能強大的工具，能夠幫助我們準確地獲取和分析信號。在本文中，我們將詳細介紹如何在泰克MDO3034示波器上顯示信號的幅值。通過一些簡單的步驟，您將能夠熟練地使用這款設備來進行各種測量。

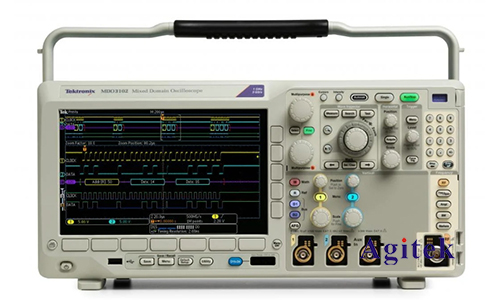

　　認識泰克MDO3034示波器

　　泰克MDO3034是一款混合域示波器，集成了示波器、頻譜分析儀、邏輯分析儀、協議分析儀和任意波形/函數發生器的功能。它具有4條模擬通道和帶寬范圍為350 MHz，能夠處理復雜的信號分析任務。為了準確顯示幅值，我們需要了解示波器的基本操作和特性。

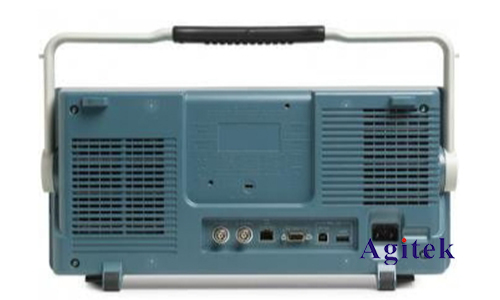

　　設置并連接示波器

　　1.啟動示波器

　　首先，確保示波器正確連接到電源并啟動。按下電源按鈕，等待設備完成啟動過程。啟動后，屏幕上會顯示默認的主界面。

　　2.連接探頭

　　將探頭連接到您希望測量的信號源，并將探頭的另一端連接到示波器的任意一個輸入通道上（如CH1）。注意，探頭的接地夾要正確連接，以確保測量的準確性。

　　3.自動設置功能

　　為了快速開始測量，可以按下示波器面板上的“Autoset”按鈕。這個功能會自動調整示波器的水平和垂直設置，使得輸入信號在屏幕上顯示為一個穩定的波形。

　　顯示幅值

　　1.垂直縮放和偏移

　　使用垂直縮放（Vertical Scale）旋鈕來調整波形的幅度顯示，使波形適合屏幕。垂直偏移（Vertical Position）旋鈕可以用來上下移動波形，以便更好地觀察。

　　2.垂直刻度

　　示波器屏幕上的垂直刻度代表信號的電壓值。通常在屏幕的左側或右側，會顯示每格代表的電壓值。例如，如果顯示“2V/div”，則每格表示2伏特。

　　3.使用測量功能

　　泰克MDO3034示波器提供了便捷的自動測量功能，可以直接顯示幅值。按下“Measure”按鈕，進入測量菜單。選擇“Add Measurement”選項，然后在測量類型中選擇“Amplitude”或“Peak-to-Peak”以顯示信號的幅值或峰值-峰值值。

　　4.光標測量

　　您也可以使用光標來手動測量幅值。按下“Cursors”按鈕，選擇垂直光標（Vertical Cursors）。通過旋轉光標調節旋鈕，將光標放置在波形的最高點和最低點，示波器會在屏幕上顯示這兩個光標之間的電壓差，即幅值。

　　5.信號平均化

　　為了獲得更精確的測量結果，可以啟用信號平均化功能。按下“Acquire”按鈕，選擇“Average”模式，并設置平均次數。這將減少噪聲影響，使測量結果更穩定。

　　分析和保存數據

　　1.波形數據保存

　　泰克MDO3034示波器允許用戶將波形數據保存到USB驅動器或內部存儲器中。按下“Save/Recall”按鈕，選擇“Save Waveform”，并按照提示選擇保存位置和文件名。

　　2.使用FFT功能

　　如果需要分析信號的頻譜成分，可以使用示波器的FFT功能。按下“Math”按鈕，選擇“FFT”選項。FFT分析能夠幫助我們了解信號中的頻率成分，有助于深入理解幅值變化的原因。

　　3.打印和導出數據

　　連接打印機或使用USB接口將數據導出到計算機，便于后續的分析和報告撰寫。

　　常見問題及解決方法

　　1.波形不穩定

　　如果波形在屏幕上不穩定，可以嘗試調整觸發設置。按下“Trigger”按鈕，選擇合適的觸發源和觸發模式（如邊沿觸發或脈沖觸發），確保波形在觸發點處穩定。

　　2.幅值不準確

　　如果顯示的幅值不準確，檢查探頭的衰減設置是否與示波器匹配（如10X或1X）。在探頭菜單中進行相應調整，確保測量的精確性。

　　3.噪聲影響

　　如果信號受到噪聲干擾，啟用帶寬限制功能。按下“Channel”按鈕，選擇“Bandwidth Limit”，并設置為適當?shù)念l率，以濾除高頻噪聲。

　　泰克MDO3034示波器是一款多功能的測量工具，能夠幫助我們準確地顯示和分析信號的幅值。通過本文介紹的步驟，您可以輕松掌握如何在示波器上顯示幅值，并進行深入的信號分析。無論是進行基本測量還是復雜的頻譜分析，泰克MDO3034都能滿足您的需求，助您更好地完成各類工程項目，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
