普源示波器改通道觸發

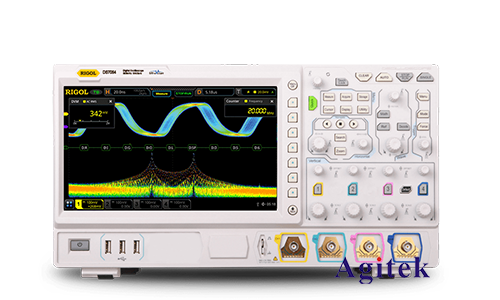

在日常的電子工程設計和調試中,示波器作為重要的測量工具發揮著不可或缺的作用。而通道觸發功能是示波器的重要性能指標之一,直接影響到信號捕捉的準確性和測試結果的可靠性。本文將分享如何通過調整普源(Rigol)示波器的通道觸發來提升其使用體驗和測試效率,適合所有從事電子設計和測試工作的工程師朋友們。
通道觸發的重要性
通道觸發是示波器捕捉特定信號事件的關鍵功能。準確的觸發能夠穩定顯示信號波形,方便工程師觀察和分析。如果觸發設置不當,示波器可能無法準確捕捉到所需的信號,導致測試數據的失真和分析結果的不準確。
常見的觸發類型
在進行通道觸發設置前,我們先來了解幾種常見的觸發類型:
1.邊沿觸發:這是最常用的觸發模式。示波器在檢測到信號上升沿或下降沿時觸發。
2.脈沖觸發:用于捕捉特定寬度的脈沖信號,如脈沖寬度超過或小于某個設定值時觸發。
3.視頻觸發:用于視頻信號測試,能夠根據視頻信號的幀、行或場進行觸發。
4.窗口觸發:當信號進入或離開設定的電壓范圍時觸發。
5.欠幅觸發:用于捕捉信號跌落到設定閾值以下的情況。
調整觸發電平和觸發模式
為了提高普源示波器的觸發精度,可以從以下幾個方面進行調整:
1.觸發電平設置:確保觸發電平設置在信號的有效范圍內,避免觸發點落在信號噪聲區域。建議根據實際測量信號的特征進行調節,常規的做法是將觸發電平設置在信號的中間位置。
2.觸發模式選擇:根據實際測量需求選擇合適的觸發模式。對于周期性信號,邊沿觸發是一個不錯的選擇;對于不規則脈沖信號,脈沖觸發能夠有效捕捉到關鍵事件。
3.觸發耦合模式:選擇合適的觸發耦合模式(如AC、DC、噪聲抑制、高頻抑制等),能夠有效濾除干擾信號,提高觸發穩定性。
利用高級觸發功能
普源示波器提供了一些高級觸發功能,如序列觸發和延遲觸發,這些功能能夠幫助工程師更精準地捕捉到復雜信號:
1.序列觸發:通過設定多個觸發條件,示波器能夠在滿足所有條件后觸發。這對于復雜信號或事件的捕捉非常有用。
2.延遲觸發:設定觸發事件后的延遲時間,能夠幫助工程師觀測到觸發事件后的信號變化過程。
實例應用:捕捉不規則脈沖信號
在實際工作中,我們經常需要捕捉不規則的脈沖信號。例如,在調試開關電源時,開關管的驅動信號具有特定的脈沖寬度和頻率,任何異常的脈沖都可能導致電源性能下降或故障。此時,脈沖觸發模式能夠幫助我們有效地捕捉到異常脈沖信號。
具體操作步驟如下:
1.選擇示波器的脈沖觸發模式。
2.設定合適的脈沖寬度范圍(如小于正常信號脈沖寬度的10%)。
3.調整觸發電平,使其位于脈沖信號的中間位置。
4.選擇適當?shù)挠|發耦合模式,濾除干擾信號。
通過這些設置,示波器能夠精準捕捉到異常脈沖信號,幫助我們迅速定位問題并進行故障排查。
通道觸發設置的優化是提升普源示波器使用體驗和測試效率的重要手段。通過合理設置觸發電平、選擇合適的觸發模式和耦合模式,利用高級觸發功能,工程師能夠更加精準地捕捉到所需的信號事件,從而提高測試結果的可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
