作為一名電子工程師，日常工作中時常需要測量各種電子信號的參數，以確保電路的穩定性和可靠性。而在這些測量任務中，諧波分析是一項極其重要的內容。普源DS1102Z-E示波器是一款功能強大且價格適中的數字示波器，非常適合進行諧波測量。本文將詳細介紹如何使用普源DS1102Z-E示波器進行諧波測量。

　　一、諧波的基本概念

　　在進入具體的操作步驟之前，先來了解一下諧波的基本概念。諧波是指電路中除了基波（即主頻率）之外的其他頻率成分，這些成分通常是基波頻率的整數倍。諧波的存在會對電力系統和電子設備產生負面影響，例如引起電磁干擾、增加設備損耗、影響系統穩定性等。因此，精確地測量和分析諧波對于優化電路設計和維護設備正常運行具有重要意義。

　　二、普源DS1102Z-E示波器的功能概述

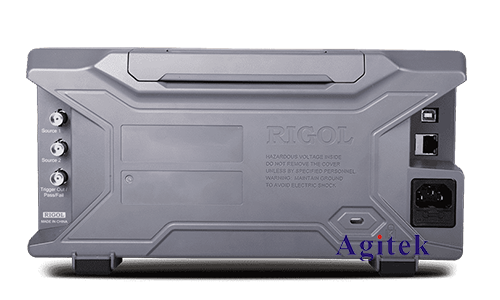

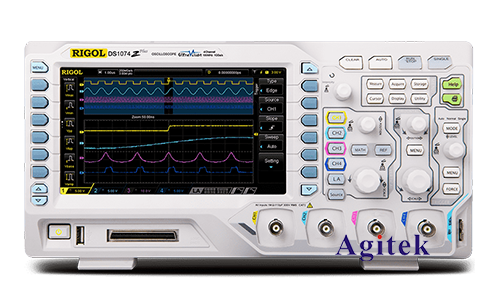

　　普源DS1102Z-E示波器是普源精電（RIGOL）推出的一款高性能數字示波器，擁有100 MHz的帶寬和1 GSa/s的采樣率。它具備強大的波形捕捉和分析功能，包括自動測量、波形記錄、FFT頻譜分析等，非常適合進行諧波分析。

　　三、使用DS1102Z-E測量諧波的步驟

　　1.連接并設置示波器

　　首先，將待測信號連接到DS1102Z-E的輸入通道。通常使用同軸電纜和探頭將信號引入示波器。在連接完成后，打開示波器電源，并進行基本設置，如選擇正確的通道、調整垂直和水平刻度等。

　　2.調整觸發設置

　　為了獲得穩定的波形顯示，觸發設置非常重要。可以選擇邊沿觸發模式，并根據信號特性調整觸發電平。觸發源選擇為接入信號的通道。

　　3.進入FFT模式

　　DS1102Z-E提供了FFT（快速傅里葉變換）功能，這是一種將時域信號轉換為頻域信號的方法。在主菜單中選擇“Math”按鈕，然后選擇“FFT”功能。此時，示波器會顯示當前信號的頻譜圖。

　　4.設置FFT參數

　　在FFT模式下，可以調整FFT的窗口類型（如矩形窗、漢寧窗、漢明窗等）、頻率范圍和分辨率帶寬等參數。根據具體的測量需求選擇合適的窗口類型和頻率范圍，以便獲得更準確的諧波分析結果。

　　5.分析頻譜圖

　　通過頻譜圖，可以清晰地看到基波和各次諧波的幅度和頻率。DS1102Z-E示波器允許用戶使用游標功能進行精確的頻率和幅度測量，這對于詳細的諧波分析非常有幫助。

　　四、諧波分析的注意事項

　　1.探頭的正確使用

　　探頭的衰減設置和接地方式會影響測量結果。一般建議使用10x衰減模式，以減小探頭對信號的影響。同時，確保探頭接地良好，避免引入額外的噪聲。

　　2.合理的FFT設置

　　選擇合適的窗口函數和頻率范圍是保證FFT分析準確性的關鍵。不同的窗口函數具有不同的頻譜泄漏特性，應根據實際情況進行選擇。頻率范圍的選擇則要保證覆蓋所有感興趣的諧波成分。

　　3.信號預處理

　　對于噪聲較大的信號，可以考慮進行適當?shù)臑V波處理，以提高信噪比，從而獲得更準確的諧波測量結果。

　　普源DS1102Z-E示波器憑借其強大的功能和易用的界面，使得諧波測量變得簡單而高效。通過合理設置和操作，工程師可以輕松地捕捉并分析信號中的諧波成分，為電路設計和故障排除提供有力支持。掌握這些技巧不僅能提高工作效率，還能提升測量的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
